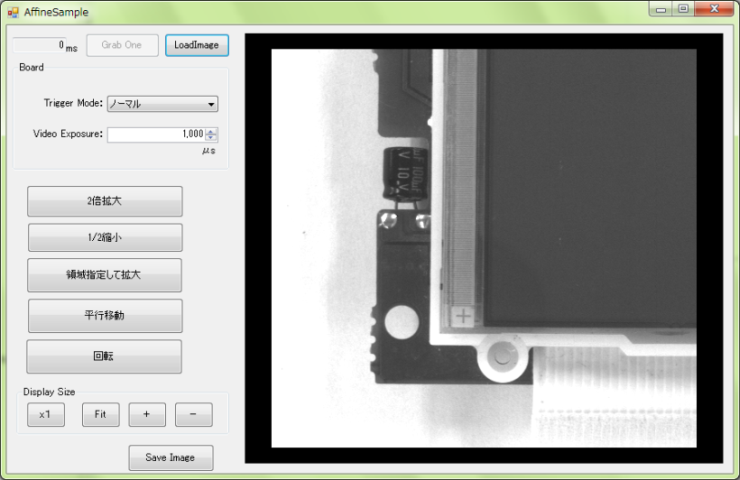

本サンプルプログラムは、画像の拡大・縮小、および平行移動を行います。
FVIL.Video, FVIL.Data, FVIL.GeoTrans, FVIL.CFviTimeCounter, FVIL.File
画像処理装置にはWIL Ver 3.0.0.0以降がインストールされている必要があります。

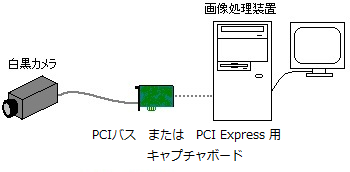

カメラから画像を取り込みます。画像取り込みが完了するか、エラーが発生するまで待機します。
画像ファイルを読み込みます。読み込む画像は濃淡画像にしてください。
トリガモードの設定をします。
ノーマル/内部トリガ/外部トリガ の3つから選択します。
露光時間の設定を行います。
1〜3276750μsの範囲で指定してください。
座標(0,0)を基点として、表示画像を各辺2倍(面積比で4倍)に拡大します。
表示画像を各辺1/2(面積比で1/4)に縮小します。

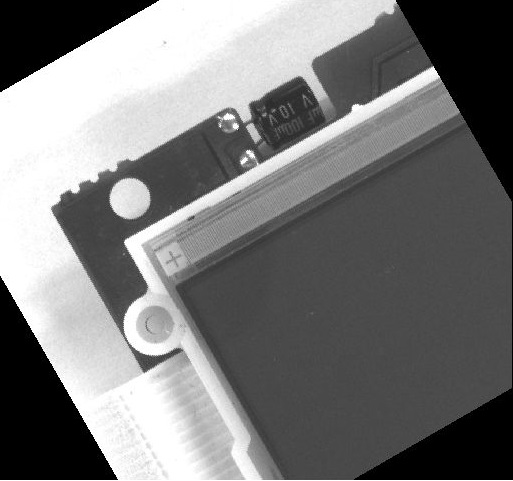

領域指定を行い、その選択された領域が画面一杯になるように拡大します。
X,Yのそれぞれの移動量を入力し、画像の平行移動を行います。
回転角を入力し、画像の回転を行います。
等倍表示にします。
画像が画像表示領域内いっぱいに拡大されるよう、表示倍率を変更します。
表示倍率を0.5プラスします。
表示倍率を0.5マイナスします。
画面上に画像の濃度投影グラフを表示します。
平行移動 | 2倍拡大 | |
---|---|---|
![]() |
![]() |
|
1/2縮小 | 回転 | |
![]() |
![]() |
FVILを使用する場合
・.NET Framework 2.0 (SP2)のいずれかが必要です。
本サンプルプログラムを使用する場合は、GAC への登録が必要になります。
※GAC への登録の詳細は、WIL説明書の環境設定を参照してください。
本サンプルプログラムを使用する際には、使用許諾事項を必ずお読みください。
