本サンプルプログラムは、2次元エッジ抽出を実行します。
FVIL.Video, FVIL.Data, FVIL.Edge, FVIL.CFviTimeCounter, FVIL.File

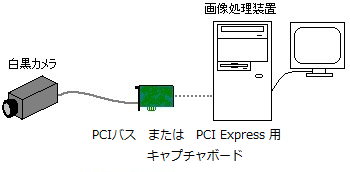

画像処理装置にはWIL Ver 3.0.0.0以降がインストールされている必要があります。
カメラから画像を取り込みます。画像取り込みが完了するか、エラーが発生するまで待機します。
画像ファイルを読み込みます。読み込む画像は濃淡画像にしてください。
表示中の画像のエッジ表示を行います。
画面上に画像の濃度投影グラフを表示します。
トリガモードの設定をします。
ノーマル/内部トリガ/外部トリガ の3つから選択します。
露光時間の設定を行います。
1〜3276750μsの範囲で指定してください。
エッジ抽出の為のフィルタ処理方法を選択します。
・相関エッジフィルタ
局所領域内の関数曲線(シグモイド関数)と濃度分布の一致度を計測するフィルタです。
この一致度をエッジ強度としています。
・ソーベルフィルタ
ソーベルフィルタをかけてエッジを検出する方法です。
マッチング回答の上限数の設定を行います。
pエッジ強度値に対する閾値の設定を行います。
非極大抑制処理のフィルタ片幅の設定を行います。
横方向の局所領域サイズの設定を行います。
許容値:3以上255以下の奇数
縦方向の局所領域サイズの設定を行います。
許容値:1以上15以下の奇数
シグモイド関数のパラメータ k の設定を行います。
この値は、関数曲線の形状を決めるパラメータです。
分散閾値の設定を行います。
許容値:1以上16384以下
2次元エッジ検出を実行します。
エッジ表示にチェックが入っている場合は、検出対象画像にエッジ点を表示します。
エッジ表示にチェックが入っていない場合は、エッジ強度画像を表示します。
等倍表示にします。
画像が画像表示領域内いっぱいに拡大されるよう、表示倍率を変更します。
表示倍率を0.5プラスします。
表示倍率を0.5マイナスします。
画面上に画像の濃度投影グラフを表示します。
表示中の画像をファイルに保存します。
エッジ強度画像 | エッジ点表示 |
---|---|
![]() |
|
FVILを使用する場合
・.NET Framework 2.0 (SP2)のいずれかが必要です。
本サンプルプログラムを使用する場合は、GAC への登録が必要になります。
※GAC への登録の詳細は、WIL説明書の環境設定を参照してください。
本サンプルプログラムを使用する際には、使用許諾事項を必ずお読みください。
