FVC07用ビデオ取り込み(1ch)

概要

本サンプルプログラムは、弊社キャプチャボードFVC07を用いて、１カメラの画像入力を行います。

使用しているFVILコンポーネント

FVILbasic, FVILforms, FVILdevice

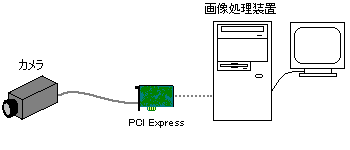

構成

画像処理装置にはWIL Ver 3.0.0.0以降がインストールされている必要があります。

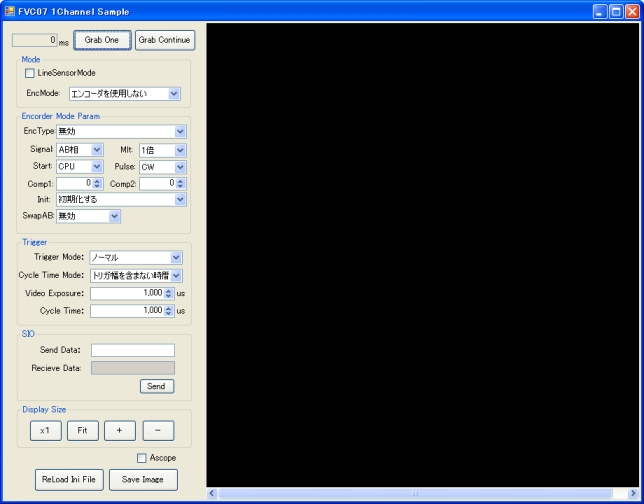

操作方法

[画像取り込み]

Grab One

カメラから画像を取り込みます｡画像取り込みが完了するか、エラーが発生するまで待機します。

Grab Continue

タイマーコントロールを使って、連続的に画像を取り込みます｡

[Mode設定]

LineSensorMode

ラインセンサモードの設定を行います。

EncoderMode

エンコーダの使用モードの設定を行います。

[Encorder Mode Param設定]

Signal

AB相設定の設定を行います。
AB相/A相 の２つから選択します｡

Mit

サンプリング速度の設定を行います
1倍/2倍/4倍 の３つから選択します｡
4倍はSignalがAB相の時のみ設定可能です。

Start

エンコーダ起動モードの設定を行います。
CPU/外部トリガ/Z相 の３つから選択します｡

Pulse

パルスの方向の設定を行います。
CW/CCW の２つから選択します｡

Comp1

比較レジスタ1の設定を行います。
エンコーダカウントをcomp1の設定分、待機しトリガ出力します｡

Comp2

比較レジスタ2の設定を行います。
エンコーダカウントをcomp2の設定の倍数のとき、トリガ出力します｡

Init

エンコーダカウンタ初期化設定の設定を行います。
初期化する/初期化しない の２つから選択します｡

[Trigger設定]

Trigger Mode

トリガモードの設定をします｡
ノーマル/内部トリガ/外部トリガ/外部トリガ2 の４つから選択します｡

Cycle Time Mode

トリガ信号とトリガ信号の間隔の設定を行います｡
トリガ幅を含まない時間/トリガ幅を含む時間 の２つから選択します｡

Video Exposure

露光時間の設定を行います｡
1〜64424509μsの範囲で指定してください。

Cycle Time

トリガリトライ期間の設定を行います。
1〜64424509μsの範囲で指定してください。

[SIO]

Send

シリアル通信でカメラ設定の変更を行います。
Send Dataのデータをカメラリンクケーブルを通してカメラに送信します。
カメラから送られてきたデータは、Recieve Dataに表示されます。

[Display Size]

x1

等倍表示にします。

Full

画像が画像表示領域内いっぱいに拡大されるよう、表示倍率を変更します。

＋

表示倍率を0.5プラスします。

−

表示倍率を0.5マイナスします。

AScope

画面上に画像の濃度投影グラフを表示します。

ReLoad Ini File

ビデオ設定ファイルを選択し直します｡

Save Image

表示中の画像をファイルに保存します｡

注意事項

FVILを使用する場合

のいずれかが必要です。

本サンプルプログラムを使用する場合は、GAC への登録が必要になります。
※GAC への登録の詳細は、WIL説明書の環境設定を参照してください。

本サンプルプログラムを使用する際には、使用許諾事項を必ずお読みください。
