FV-GP440用ビデオ取り込み(1ch)

概要

本サンプルプログラムは、弊社キャプチャボードFV-GP440を用いて、１カメラの画像入力を行います。

使用しているFVILコンポーネント

FVILbasic, FVILforms, FVILdevice

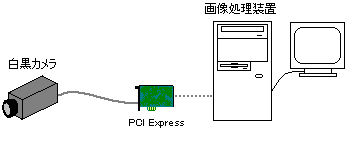

構成

画像処理装置にはWIL Ver 3.0.0.0以降がインストールされている必要があります。

操作方法

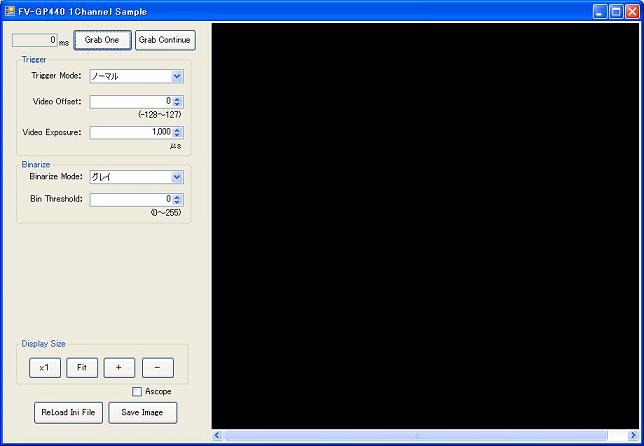

[画像取り込み]

Grab One

カメラから画像を取り込みます｡画像取り込みが完了するか、エラーが発生するまで待機します。

Grab Continue

タイマーコントロールを使って、連続的に画像を取り込みます｡

[Trigger設定]

Input Channel

取り込むビデオチャンネルを選択します｡

Trigger Mode

トリガモードの設定をします｡
ノーマル/内部トリガ/外部トリガ の３つから選択します｡

Video Exposure

露光時間の設定を行います｡
1〜3276750μsの範囲で指定してください。

Video Offset

ビデオ入力オフセットの設定を行います。
-128〜+127の範囲で設定してください。

※ビデオ入力オフセットとは
ビデオ入力オフセットとは、カメラから送信されるアナログ信号のうち ペデスタルレベル(約 0.3v)より上の 0.7v の範囲を等分して濃度値を得ています。この基準となるレベル値をプログラム的に変化させ、明るい部分を等分したり 暗い部分を等分することが可能です。

[Binarize設定]

Binarize Mode

２値化機能の設定を行います。
グレイ/２値化 の２つから選択します｡

Bin Threshold

２値化の閾値を設定します。0〜255の範囲で指定してください。

[Display Size]

x1

等倍表示にします。

Full

画像が画像表示領域内いっぱいに拡大されるよう、表示倍率を変更します。

＋

表示倍率を0.5プラスします。

−

表示倍率を0.5マイナスします。

AScope

画面上に画像の濃度投影グラフを表示します。

ReLoad Ini File

ビデオ設定ファイルを選択し直します｡

Save Image

表示中の画像をファイルに保存します｡

注意事項

FVILを使用する場合

のいずれかが必要です。

本サンプルプログラムを使用する場合は、GAC への登録が必要になります。
※GAC への登録の詳細は、WIL説明書の環境設定を参照してください。

本サンプルプログラムを使用する際には、使用許諾事項を必ずお読みください。
