１次エッジ検出(直線上)

概要

本サンプルプログラムは、１次エッジ検出(直線上)を行います。

使用しているFVILコンポーネント

FVILbasic, FVILforms, FVILdevice, fvalgcli

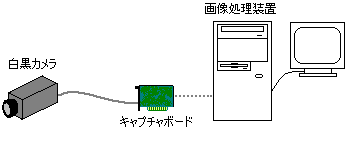

構成

画像処理装置にはWIL Ver 3.0.0.0以降がインストールされている必要があります。

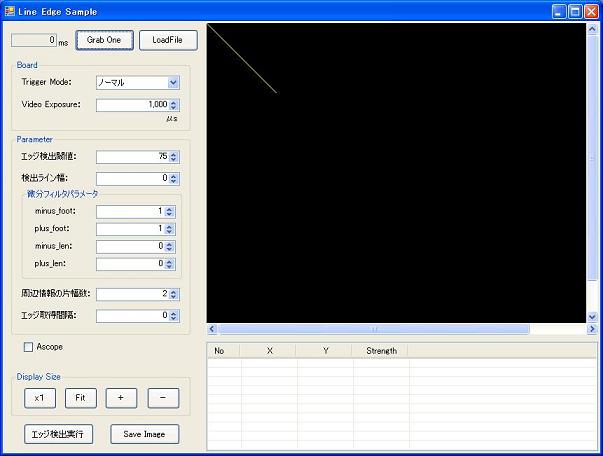

操作方法

[処理画像取得]

Grab One

カメラから画像を取り込みます｡画像取り込みが完了するか、エラーが発生するまで待機します。

LoadFile

画像ファイルを読み込みます｡読み込む画像は濃淡画像にしてください。

[表示関連]

Ascope

画面上に画像の濃度投影グラフを表示します。

[１次エッジ検出]

エッジ検出実行

エッジ検出を実行します｡
実行後、検出結果は赤い十字で表示されます。

[その他]

画面上の黄色ライン

エッジ検出を行う直線です。
マウス操作にて検出したい場所に移動してください。

Save Image

表示中の画像をファイルに保存します｡

[Boad設定]

Trigger Mode

トリガモードの設定をします｡
ノーマル/内部トリガ/外部トリガ の３つから選択します｡

Video Exposure

露光時間の設定を行います｡
1〜3276750μsの範囲で指定してください。

[Parameter設定]

エッジ検出閾値

エッジ検出閾値の設定を行います。
許容値：0以上100以下

検出ライン幅

検出ラインの幅の設定を行います。
許容値：0：検出線の幅を持たず、検出線上の濃度のみを使用します。
許容値：1以上：指定の片幅

周辺情報の片幅数

サブピクセル計算に使用する周辺情報の片幅数の設定を行います。
許容値：0以上

エッジ取得間隔

エッジ取得間隔の設定を行います。
許容値：0以上

[微分フィルタパラメータ]

minus_foot

負側の foot 長さの設定を行います。
許容値：1以上

plus_foot

正側の foot 長さの設定を行います。
許容値：1以上

minus_len

負側の len 長さの設定を行います。
許容値：0以上

plus_len

正側の len 長さの設定を行います。
許容値：0以上

[Display Size]

x1

等倍表示にします。

Full

画像が画像表示領域内いっぱいに拡大されるよう、表示倍率を変更します。

＋

表示倍率を0.5プラスします。

−

表示倍率を0.5マイナスします。

AScope

画面上に画像の濃度投影グラフを表示します。

注意事項

FVILを使用する場合

のいずれかが必要です。

本サンプルプログラムを使用する場合は、GAC への登録が必要になります。
※GAC への登録の詳細は、WIL説明書の環境設定を参照してください。

本サンプルプログラムを使用する際には、使用許諾事項を必ずお読みください。
