評価ボード・IPコア Kintex-7 FPGA評価ボード

拡大表示

各種FMCオプションカードを組み合わせ、多様なインタフェースの評価を、付属の無償リファレンスデザインにより届いたその日から可能にします。

製品仕様・特徴

搭載デバイス Xilinx FPGA : XC7K325T-2FFG900
搭載メモリ DDR3 SDRAM 2Gbit × 4
インタフェース FMC*1
– HPC (High Pin Count) x 2
– LPC (Low Pin Count) x 2
GTXトランシーバ : 5.4Gbps 8ch×2(HPC)
MMCX for External Clock
UART(RS-232C D-sub9pin)
XADC ピンヘッダ
ザイリンクスケーブル10ピンヘッダ
Pushスイッチ、DIPスイッチ、LED
クロック 74.25MHz OSC(via Socket)
135MHz OSC
200MHz OSC
PLL
コンフィギュレーション QUAD SPI フラッシュ
基板サイズ H175×W240(mm)
その他付属品 12V電源
備考 *1 全てのピンがFPGAに接続されているわけではありません。

製品ブロック図

製品ブロック図

オーダーインフォメーション



製品型番 TB-7K-325T-IMG
納品物 ACDC 1.0 ベースボード(ACDC:Acquisition,Contribution,Distribution and Consumption)

ユーザーマニュアル
回路図

リファレンスデザイン(Verilog HDL)
HDMI フレームバッファデザイン :
ーDDR3メモリコントローラ : MIG 生成

EDK ベースシステムビルダーデザイン :
ーEDK ベースシステムビルダー向けXDBファイル
ーMicroBlaze ソフトコアCPU / ペリフェラル

電源

備考 ドキュメント類はTED Support Web内の購入者専用WEBページよりダウンロード



関連製品

資料ダウンロード

Kintex-7 FPGA評価ボード 資料一式

お問い合わせ

お気軽にお問い合わせください。

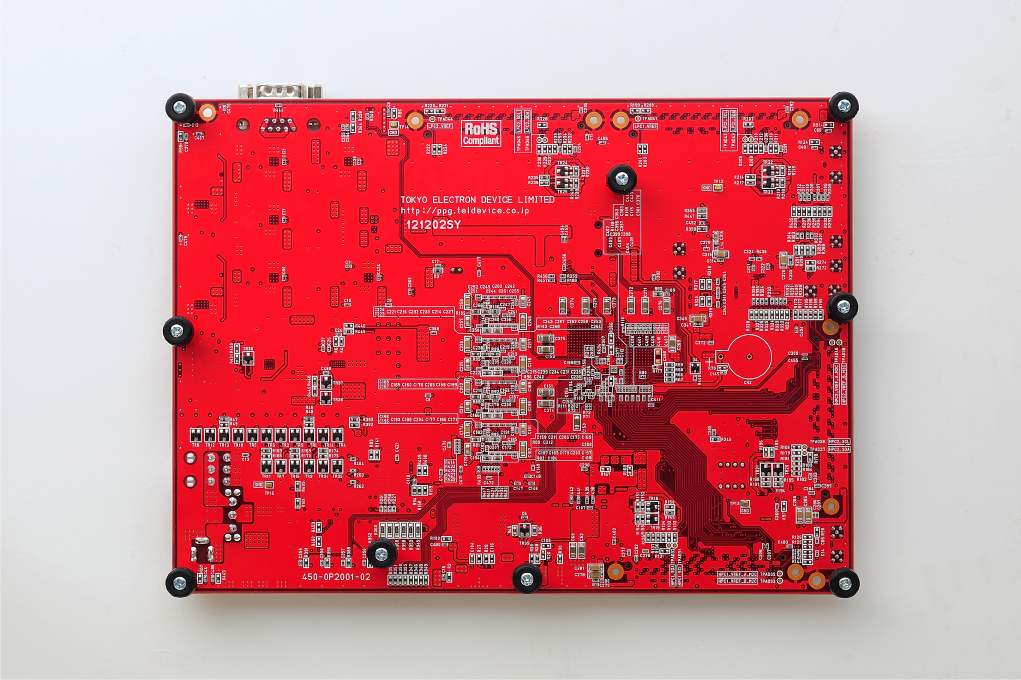

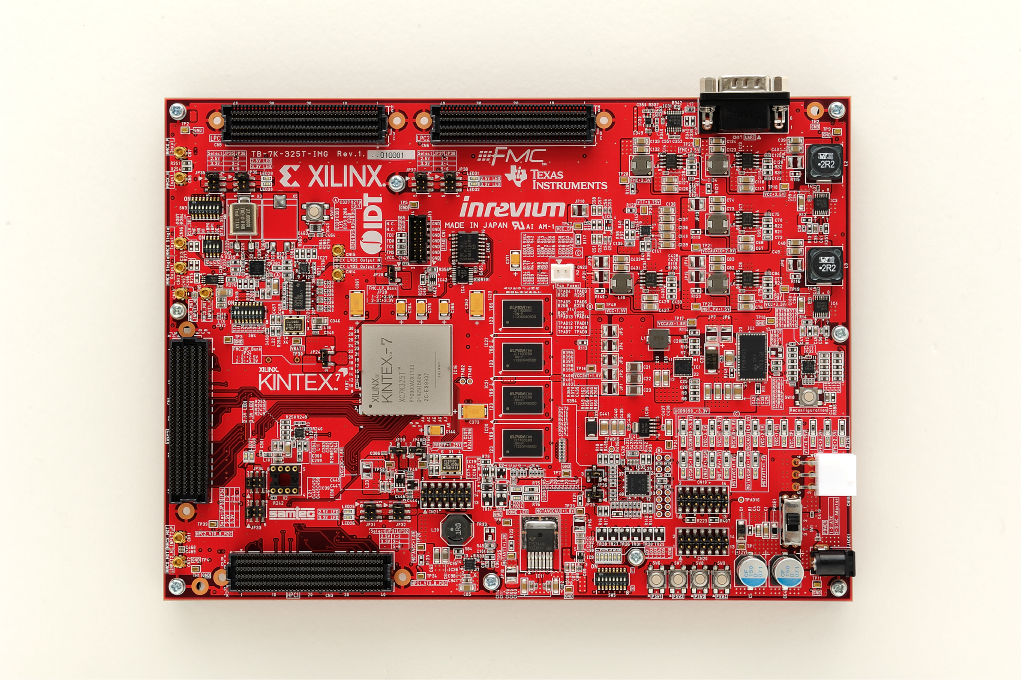

製品外観
