CODE128
[仕様]

---

目次:

• 概要
• 構成
• 文字コード表

---

概要

CODE128 は、スタートコードで３種のデータが表せます。 コードセットキャラクタやシフトキャラクタを使用すると任意の場所で切り替えが可能です。

• スタートコード
  下記の３種類から選択可能
  • CODE-A: これに続くデータを『大文字英字・数字・記号』に変換する
  • CODE-B: これに続くデータを『アスキーコード』に変換する
  • CODE-C: これに続くデータを『２桁の数字』に変換する

• コードセットキャラクタ
  下記の３種類から選択可能
  • CODE-A: これに続くデータを『大文字英字・数字・記号』に変換する
  • CODE-B: これに続くデータを『アスキーコード』に変換する
  • CODE-C: これに続くデータを『２桁の数字』に変換する

• シフトキャラクタ
  これに続く１つのデータを切り替え(CODE-A→B、CODE-B→A)、元に戻る

特徴:

使用可能な文字	下記の３種から選択可能 ・大文字英字・数字・記号 ・アスキーコード ・２桁の数字 ※コードセットキャラクタやシフトキャラクタにより任意の場所で切り替え可能
桁数	任意
１文字の構成	６本（３本のバーと３本のスペース）
バーの太さ	４値
チェックデジット	必要（モジュラス 103）

---

構成

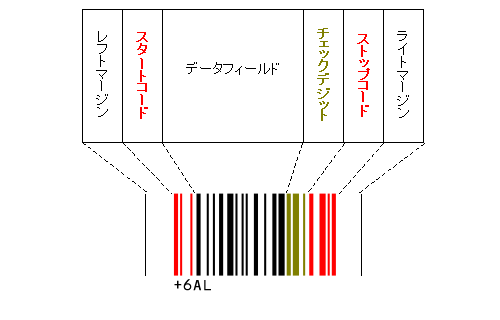

下図は、START CODE-A で『+6AL』を表しています。チェックデジットは必ず付加されます。

スペースとバー:

スペース	1	2	3	4
バー	1	2	3	4

スタート・ストップコード:

スタートコードは前述の通り３種類あります。 下図の赤色で示すバーがスタートコード(左端)とストップコード(右端)です。 黄土色で示す部分がチェックデジットです。

CODE-A:

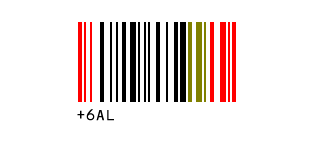

CODE-B:

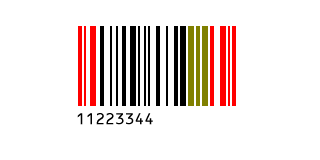

CODE-C:

---

文字コード表

下表に、CODE128 で表現可能な文字を示します。

1. 文字の覧の A,B,C は、スタートコード(またはコードセットキャラクタ)を意味します。
2. パターン(BSBSBS) の覧はバー（B）とスペース（S）の太さを表します。
3. STOP コードのみ７つのバーとスペースで構成されます。
4. RawData の覧は、ライブラリが返す『生データ』を意味します。

RawData 文字 パターン A B C BSBSBS 0 SP SP 00 212222 1 ! ! 01 222122 2 " " 02 222221 3 # # 03 121223 4 $ $ 04 121322 5 % % 05 131222 6 & & 06 122213 7 ' ' 07 122312 8 ( ( 08 132212 9 ) ) 09 221213 10 * * 10 221312 11 + + 11 231212 12 , , 12 112232 13 - - 13 122132 14 . . 14 122231 15 / / 15 113222 16 0 0 16 123122 17 1 1 17 123221 18 2 2 18 223211 19 3 3 19 221132 20 4 4 20 221231 21 5 5 21 213212 22 6 6 22 223112 23 7 7 23 312131 24 8 8 24 311222 25 9 9 25 321122 26 : : 26 321221 27 ; ; 27 312212 28 < < 28 322112 29 = = 29 322211 30 > > 30 212123 31 ? ? 31 212321 32 @ @ 32 232121 33 A A 33 111323 34 B B 34 131123 35 C C 35 131321 36 D D 36 112313 37 E E 37 132113 38 F F 38 132311 39 G G 39 211313 40 H H 40 231113 41 I I 41 231311 42 J J 42 112133 43 K K 43 112331 44 L L 44 132131 45 M M 45 113123 46 N N 46 113321 47 O O 47 133121 48 P P 48 313121 49 Q Q 49 211331

RawData 文字 パターン A B C BSBSBS 50 R R 50 231131 51 S S 51 213113 52 T T 52 213311 53 U U 53 213131 54 V V 54 311123 55 W W 55 311321 56 X X 56 331121 57 Y Y 57 312113 58 Z Z 58 312311 59 [ [ 59 332111 60 \ \ 60 314111 61 ] ] 61 221411 62 ^ ^ 62 431111 63 _ _ 63 111224 64 NUL ` 64 111422 65 SOH a 65 121124 66 STX b 66 121421 67 ETX c 67 141122 68 EOT d 68 141221 69 ENQ e 69 112214 70 ACK f 70 112412 71 BEL g 71 122114 72 BS h 72 122411 73 HT i 73 142112 74 LF j 74 142211 75 VT k 75 241211 76 FF l 76 221114 77 CR m 77 413111 78 SO n 78 241112 79 SI o 79 134111 80 DLE p 80 111242 81 DC1 q 81 121142 82 DC2 r 82 121241 83 DC3 s 83 114212 84 DC4 t 84 124112 85 NAK u 85 124211 86 SYN v 86 411212 87 ETB w 87 421112 88 CAN x 88 421211 89 EM y 89 212141 90 SUB z 90 214121 91 ESC { 91 412121 92 FS | 92 111143 93 GS } 93 111341 94 RS ~ 94 131141 95 US DEL 95 114113 96 FNC 3 FNC 3 96 114311 97 FNC 2 FNC 2 97 411113 98 SHIFT SHIFT 98 411311 99 CODE C CODE C 99 113141 100 CODE B FNC 4 CODE B 114131 101 FNC 4 CODE A CODE A 311141 102 FNC 1 FNC 1 FNC 1 411131

RawData	文字	パターン	意味
103		211412	START(CODE A)
104		211214	START(CODE B)
105		211232	START(CODE C)
106		2331112	STOP
