JAN/EAN
[仕様]
EAN-13
EAN-8
概要
- EAN（European Article Number）は、４値（１〜４ビット）のスペースとバーで構成されます。 １ビットのスペース（またはバー）を１モジュールと呼びます。 １文字を７ビットで構成し、0/1 をスペースとバーで表現しています。 このバーコードは、１つで13桁の数値を表す EAN-13 と 8桁を表す EAN-8 が有ります。
- 特徴:
EAN-13 EAN-8 使用可能な文字 ０〜９の数字 ０〜９の数字 桁数 １３桁固定 ８桁固定 １文字の構成 ７ビット ７ビット バーの太さ ４値（１〜４ビット） ４値（１〜４ビット） チェックデジット ４値（１〜４ビット） ４値（１〜４ビット）
構成
- １文字の構成:
文字 ビット パターン 0 右側（偶数パリティ）
11100101 1 1 0 0 1 0
- スペースとバー:
スペース
0
00
000
0000バー
1
11
111
1111
EAN-13 の構成

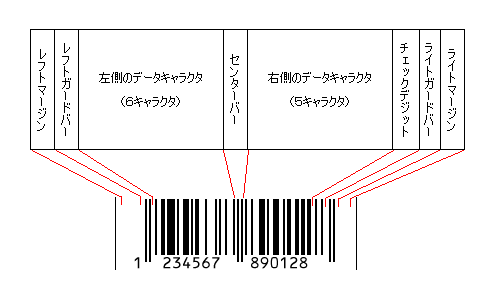

- EAN-13 は、１つのバーコードで１３桁の数字を表しますが、最後（右端）の１桁はチェックデジットで使用します。 また、最初（左端）の１桁目に該当するビットパターンはありません。 この文字は左側６文字のパリティの組み合わせで表されます。 後述の『文字コード表』で説明します。 下図は 123456789012 を表しています。右端の 8 はチェックデジットです。
- マージンは、10モジュール以上必要です。
- ガードバーは左がスタートコード、右がストップコードを意味します。 両方とも、ビットは 101 です。
- センターバーのビットは 01010 です。
- スタート・ストップコード:
- 下図の赤色で示すバーがスタートコード(左端)とストップコード(右端)です。 中央はセンターバーと呼ばれます。
EAN-8 の構成

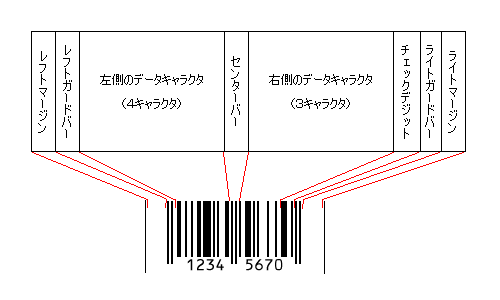

- EAN-8 は、１つのバーコードで８桁の数字を表しますが、最後（右端）の１桁はチェックデジットで使用します。 下図は 1234567 を表しています。右端の 0 はチェックデジットです。
- マージンは、10モジュール以上必要です。
- ガードバーは左がスタートコード、右がストップコードを意味します。 両方とも、ビットは 101 です。
- センターバーのビットは 01010 です。
- スタート・ストップコード:
- 下図の赤色で示すバーがスタートコード(左端)とストップコード(右端)です。 中央はセンターバーと呼ばれます。
文字コード表
下表に、EAN で表現可能な文字を示します。
- パリティは、７ビット中の１の個数を意味します。
１が奇数個あれば奇数パリティ、偶数個あれば偶数パリティです。 - 左側の文字の偶数パリティは、EAN-13で使用します。 EAN-8では使用しません。
- RawData の覧は、ライブラリが返す『生データ』を意味します。
| RawData | 文字 | 左側の文字 (奇数パリティ) | 左側の文字 (偶数パリティ) | 右側の文字 (偶数パリティ) |
| 0 | 0 | 0001101 | 0100111 | 1110010 |
| 1 | 1 | 0011001 | 0110011 | 1100110 |
| 2 | 2 | 0010011 | 0011011 | 1101100 |
| 3 | 3 | 0111101 | 0100001 | 1000010 |
| 4 | 4 | 0100011 | 0011101 | 1011100 |
| 5 | 5 | 0110001 | 0111001 | 1001110 |
| 6 | 6 | 0101111 | 0000101 | 1010000 |
| 7 | 7 | 0111011 | 0010001 | 1000100 |
| 8 | 8 | 0110111 | 0001001 | 1001000 |
| 9 | 9 | 0001011 | 0010111 | 1110100 |
先頭の付加文字
- EAN-13 は、先頭（左端）の１文字に該当するビットパターンがない為、 左側６文字のパリティの組み合わせで表現します。 例えば、左側６文字が『234567』で付加文字が『1』の場合は、下表に示すビットパターンになります。 下図の赤枠の 1桁目〜6桁目のパリティの組み合わせで先頭の付加文字『1』(青枠の部分)を表しています。
- 表) ビットパターン
付加文字 1桁目 2桁目 3桁目 4桁目 5桁目 6桁目 文字 1 2 3 4 5 6 7 ビットパターン ------- 0010011 0111101 0011101 0110001 0000101 0010001 パリティ ------- 奇数 奇数 偶数 奇数 偶数 偶数
- 表) 付加文字とパリティの組み合わせ
付加文字 1桁目 2桁目 3桁目 4桁目 5桁目 6桁目 0 奇数 奇数 奇数 奇数 奇数 奇数 1 奇数 奇数 偶数 奇数 偶数 偶数 2 奇数 奇数 偶数 偶数 奇数 偶数 3 奇数 奇数 偶数 偶数 偶数 奇数 4 奇数 偶数 奇数 奇数 偶数 偶数 5 奇数 偶数 偶数 奇数 奇数 偶数 6 奇数 偶数 偶数 偶数 奇数 奇数 7 奇数 偶数 奇数 偶数 奇数 偶数 8 奇数 偶数 奇数 偶数 偶数 奇数 9 奇数 偶数 偶数 奇数 偶数 奇数
