NW-7 (CODABAR)
[仕様]

---

目次:

• 概要
• 構成
• 文字コード表

---

概要

NW-7 は、２値（ナロー幅、ワイド幅）のスペースとバーで構成されます。 ７本（４本のバーと３本のスペース）で１文字を表します。 スタート・ストップコードは、各４種類（a,b,c,d）の組み合わせで16種類あります。

特徴:

使用可能な文字	０〜９の数字、記号（- $ : / . +）
桁数	任意
１文字の構成	７本（４本のバーと３本のスペース）
バーの太さ	２値（ナロー幅／ワイド幅）
チェックデジット	不要

---

構成

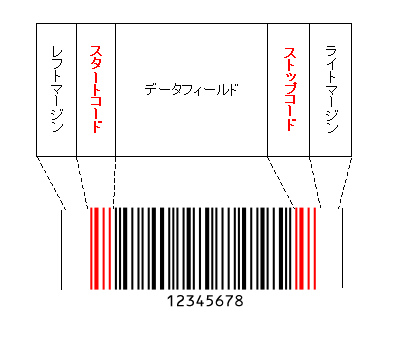

下図は、『12345678』を表しています。

1. マージンは、ナロー幅の１０倍以上が必要です。
2. スタート・ストップコードは、各４種類（a,b,c,d）の組み合わせで16種類あります。
3. データフィールドは可変長です。

スペースとバー:

スペース		バー
ナロー幅	ワイド幅	ナロー幅	ワイド幅
0	1	0	1

スタート・ストップコード:

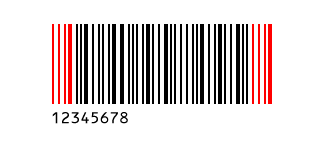

スタート・ストップコードは、各４種類（a,b,c,d）の組み合わせで１６種類あります。 下図の赤色で示すバーがスタートコード(左端)とストップコード(右端)です。

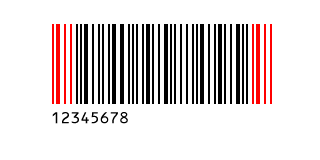

LABEL-a:

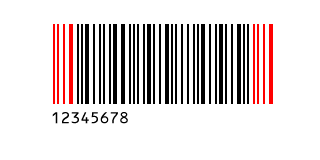

LABEL-c:
LABEL-c:
LABEL-d:

---

文字コード表

下表に、NW-7 で表現可能な文字を示します。

1. LABEL-a,b,c,d は、スタート・ストップコードを意味します。 本ライブラリでは文字として取得できません。
2. RawData の覧は、ライブラリが返す『生データ』を意味します。

RawData	文字	ウェイト
0	0	0000011
1	1	0000110
2	2	0001001
3	3	1100000
4	4	0010010
5	5	1000010
6	6	0100001
7	7	0100100
8	8	0110000
9	9	1001000
10	-	0001100
11	$	0011000
12	/	1010001
13	:	1000101
14	+	0010101
15	.	1010100

RawData	文字	ウェイト	意味
16	a	0011010	LABEL-a
17	b	0101001	LABEL-b
18	c	0001011	LABEL-c
19	d	0001110	LABEL-d
