8-1. スケーリング有り (伸縮する)

画像の表示倍率に合わせて図形も伸縮するオーバレイの生成方法を示します。

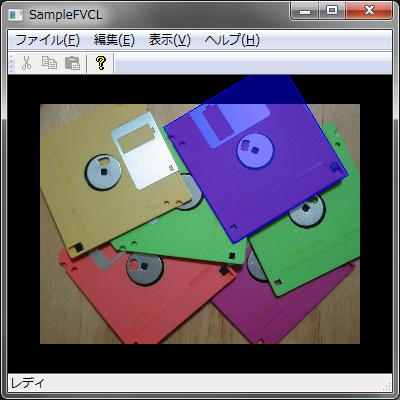

【プレビュー】

1. オーバレイへのポインタ

CMainFrame のヘッダーに CFvOverlay のポインタを保管するメンバーフィールドを追加します。 後述のオーバレイの生成で CFvDisplay に追加したオーバレイを保管する為に使用します。 ここでは、m_overlay1 というインスタンス名で作成しています。
MainFrm.h

protected:  // コントロール バー用メンバ.
    CStatusBar  m_wndStatusBar;
    CToolBar    m_wndToolBar;
    //CChildView    m_wndView;     // 既定のビュー.
    CEvView         m_wndView;     // 画像ビュー.
    FVCL::Data::CFvImage    m_image;    // 表示対象の画像オブジェクト.
    FVCL::GDI::CFvOverlay*  m_overlay1; // オーバレイ(スケーリング有り)

追加したポインタをコンストラクタで NULL 初期化します。
MainFrm.cpp

CMainFrame::CMainFrame()
{
    m_overlay1 = NULL;
}

2. オーバレイの生成

下記のように CreateOverlay でオーバレイを生成し、SetScaling で伸縮属性を true に設定します。 ここでは、OnViewOverlay1 イベントハンドラ内に処理を記述しています。 メニュー項目の作成やイベントハンドラの作成方法については省略します。
MainFrm.cpp

void CMainFrame::OnViewOverlay1()
{
    // オーバレイ(m_overlay1)が生成済みの場合は無視します.
    if( -1 != m_wndView.m_display.GetOverlayIndex(m_overlay1) )
    {
        AfxMessageBox(_T("既に生成されています."));
        return;
    }

    // オーバレイを生成して、ポインタを保管します.
    m_overlay1 = m_wndView.m_display.CreateOverlay();

    m_overlay1->SetEnable(true);    // 可視属性=可視.
    m_overlay1->SetScaling(true);   // 伸縮あり.
    m_overlay1->SetScalingMode(FVCL::GDI::ScalingMode::Center);

    // ----------------------------------------

    // 1) 矩形の描画.
    //    ※後述の 3-1. 図形の描画 (矩形) を参照.

    // 2) 画像の描画.
    //    ※後述の 3-2. 図形の描画 (画像) を参照.

    // ----------------------------------------
    m_wndView.ReDraw( false );
}

3-1. 図形の描画 (矩形)

前述で作成したオーバレイに図形を描画します。 ここでは傾きのある青い矩形の枠を描画しています。

// 1) 矩形の描画.
FVCL::GDI::CFvGdiRectangle* rect =
        static_cast<FVCL::GDI::CFvGdiRectangle*>(
            m_overlay1->DrawFigure( FVCL::Data::CFvRectangle(0,0,134,136) )
        );
rect->SetPosition( FVCL::Data::CFvPoint(123,23) );
rect->SetAngle( -31.0 );
rect->GetPen().SetColor( RGB(0x00,0x00,0xFF) );

3-2. 図形の描画 (画像)

次に画像を描画します。 ここでは、前述の矩形枠の半透明塗り潰しとして利用しています。

// 2) 画像の描画.
FVCL::GDI::CFvGdiImage* gimg =
    m_overlay1->DrawImage(
        FVCL::Data::CFvImage(1,1,FVCL::ImageType::RGB32,1),
        FVCL::Data::CFvPoint(0,0), 0xFF
    );
gimg->SetPosition( FVCL::Data::CFvPoint(123,23) );
gimg->SetAngle( -31.0 );
gimg->SetPixelRGB(0,0, FVCL::Conversion::ToRGB32(0x00,0x00,0xFF));
gimg->SetAlpha(0x7F);
gimg->SetStretchHorzSize(134);
gimg->SetStretchVertSize(136);
