FVCL::Morphology::CFvMorphology3x3 クラス

モルフォロジ基本クラス (3x3 構造要素) [詳解]

詳解

モルフォロジ基本クラス (3x3 構造要素)

namespace FVCL::Morphology

画像データのモルフォロジー処理を行うクラスの基本クラスです。
本クラスは抽象クラスですので、継承しなければインスタンスの生成は行えません。

必要条件:

ヘッダー: FVCLbasic.h

解説:

モルフォロジ処理とは、構造要素による画像の移動と、 ミンコフスキー和・ミンコフスキー差と呼ばれる演算から成り立つ処理です。

初期値:

メンバ変数は、下記のように初期化されます。

メンバ変数	初期値	意味	メソッド
m_FilterNum	1	実行回数	SetFilterNum GetFilterNum
m_Mode	Eight	近傍モード	SetMode GetMode

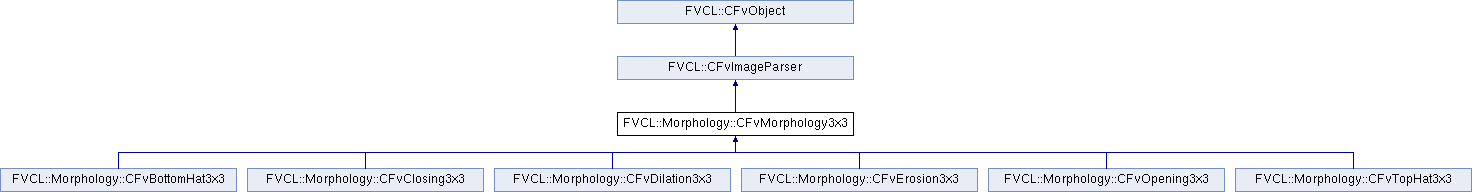

FVCL::Morphology::CFvMorphology3x3 の継承関係図

公開メンバ関数
	CFvMorphology3x3 ()
	コンストラクタ [詳解]
virtual	~CFvMorphology3x3 ()
	デストラクタ [詳解]
virtual CFvMorphology3x3 &	operator= (const CFvMorphology3x3 &src)
	代入オペレータ [詳解]
virtual bool	operator== (const CFvMorphology3x3 &src) const
	比較オペレータ(==) [詳解]
virtual bool	operator!= (const CFvMorphology3x3 &src) const
	比較オペレータ(!=) [詳解]
virtual bool	SetMode (INT value)
	近傍モードの設定 [詳解]
virtual INT	GetMode () const
	近傍モードの取得 [詳解]
virtual bool	SetFilterNum (INT value)
	実行回数の設定 [詳解]
virtual INT	GetFilterNum () const
	実行回数の取得 [詳解]
基底クラス FVCL::CFvImageParser に属する継承公開メンバ関数
	CFvImageParser ()
	コンストラクタ [詳解]
virtual	~CFvImageParser ()
	デストラクタ [詳解]
virtual bool	Execute ()=0
	画像処理の実行 [詳解]
virtual bool	IsValid () const =0
	画像の整合性の検査 [詳解]
virtual bool	Validate (INT option=0) const =0
	出力画像の有効化 [詳解]
virtual FVCL::ImageSize	GetValidSize (INT index, INT option=0) const
	出力画像の有効サイズの取得 [詳解]
bool	SetSrcImage (INT index, const FVCL::Data::CFvImage *image)
	入力画像の設定 [詳解]
const FVCL::Data::CFvImage *	GetSrcImage (INT index) const
	入力画像の取得 [詳解]
INT	GetSrcImageCount () const
	入力画像コレクションの許容量の取得 [詳解]
bool	SetDstImage (INT index, FVCL::Data::CFvImage *image)
	出力画像の設定 [詳解]
FVCL::Data::CFvImage *	GetDstImage (INT index) const
	出力画像の取得 [詳解]
INT	GetDstImageCount () const
	出力画像コレクションの許容量の取得 [詳解]
virtual CFvImageParser &	operator= (const CFvImageParser &src)
	代入オペレータ (=) [詳解]
virtual bool	operator== (const CFvImageParser &src) const
	比較オペレータ (==) [詳解]
virtual bool	operator!= (const CFvImageParser &src) const
	比較オペレータ (!=) [詳解]
基底クラス FVCL::CFvObject に属する継承公開メンバ関数
	CFvObject ()
	標準のコンストラクタ [詳解]
virtual	~CFvObject ()
	デストラクタ [詳解]
INT	SetErrorCode (INT err)
	エラーコードの設定 [詳解]
INT	SetErrorCode (INT err) const
	エラーコードの設定 [詳解]
INT	GetErrorCode () const
	エラーコードの取得 [詳解]
bool	SetAllocateOption (INT value)
	画像領域確保時のオプションの設定 [詳解]
INT	GetAllocateOption () const
	画像領域確保時のオプションの取得 [詳解]
void *	operator new (size_t uiSize)
	new オペレータ [詳解]
void *	operator new[] (size_t uiSize)
	new[] オペレータ [詳解]
void	operator delete (void *pvObject)
	delete オペレータ [詳解]
void	operator delete[] (void *pvObject)
	delete[] オペレータ [詳解]
void *	operator new (size_t uiSize, LPCSTR szFileName, INT iLine)
	new オペレータ [詳解]
void *	operator new[] (size_t uiSize, LPCSTR szFileName, INT iLine)
	new[] オペレータ [詳解]
void	operator delete (void *pvObject, LPCSTR szFileName, INT iLine)
	delete オペレータ [詳解]
void	operator delete[] (void *pvObject, LPCSTR szFileName, INT iLine)
	delete[] オペレータ [詳解]
virtual CFvObject &	operator= (const CFvObject &src)
	代入オペレータ [詳解]
virtual bool	operator== (const CFvObject &src) const
	比較オペレータ (==) [詳解]
virtual bool	operator!= (const CFvObject &src) const
	比較オペレータ (!=) [詳解]

限定公開変数類
INT	m_Mode
	近傍モード [詳解]
INT	m_FilterNum
	実行回数 [詳解]
基底クラス FVCL::CFvImageParser に属する継承限定公開変数類
INT	m_cpu_mode
	CPUモード [詳解]
CFvArray< FVCL::Data::CFvImage const * >	m_SrcImages
	入力画像コレクション [詳解]
CFvArray< FVCL::Data::CFvImage * >	m_DstImages
	出力画像コレクション [詳解]
基底クラス FVCL::CFvObject に属する継承限定公開変数類
INT	m_ErrorCode
	エラーコード [詳解]
INT	m_AllocateOption
	画像領域確保時のオプション [詳解]

その他の継承メンバ
基底クラス FVCL::CFvObject に属する継承静的公開メンバ関数
static bool	SetDefaultAllocateOption (INT value)
	既定の画像領域確保時のオプションの設定 [詳解]
static INT	GetDefaultAllocateOption ()
	既定の画像領域確保時のオプションの取得 [詳解]
基底クラス FVCL::CFvObject に属する継承限定公開メンバ関数
INT	fnCPUCheck ()
	CPU情報の取得 [詳解]

構築子と解体子

FVCL::Morphology::CFvMorphology3x3::CFvMorphology3x3

(

)

コンストラクタ

標準のコンストラクタです。

FVCL::Morphology::CFvMorphology3x3::~CFvMorphology3x3 ( )

virtual

デストラクタ

このオブジェクトを破棄します。

関数詳解

FVCL::Morphology::CFvMorphology3x3::operator= ( const CFvMorphology3x3 &  src )

virtual

代入オペレータ

同一クラスのオブジェクトの内容を複製して、自身に代入します。

引数

[in]

src

複製元

戻り値

代入後の自身のオブジェクトへの参照を返します。

FVCL::Morphology::CFvMorphology3x3::operator== ( const CFvMorphology3x3 &  src ) const

virtual

比較オペレータ(==)

同一クラスのオブジェクトの内容と比較します。

引数

[in]

src

比較対象

戻り値

true	一致
false	不一致

FVCL::Morphology::CFvMorphology3x3::operator!= ( const CFvMorphology3x3 &  src ) const

virtual

比較オペレータ(!=)

同一クラスのオブジェクトの内容と比較します。

引数

[in]

src

比較対象

戻り値

true	不一致
false	一致

FVCL::Morphology::CFvMorphology3x3::SetMode ( INT  value )

virtual

近傍モードの設定

近傍モードを設定します。

引数

[in]

value

近傍モード [初期値:Eight] FVCL::Morphology::Mode::Eight : 8近傍(3x3 の矩形構造要素)を示します。 FVCL::Morphology::Mode::Four : 4近傍(3x3 の十字の構造要素)を示します。

戻り値

true	正常
false	異常

FVCL::Morphology::CFvMorphology3x3::GetMode ( ) const

virtual

近傍モードの取得

現在設定されている近傍モードを取得します。

戻り値

近傍モードを返します。

FVCL::Morphology::CFvMorphology3x3::SetFilterNum ( INT  value )

virtual

実行回数の設定

実行回数を設定します。

引数

[in]

value

実行回数 [初期値:1、範囲:1~]

戻り値

true	正常
false	異常

FVCL::Morphology::CFvMorphology3x3::GetFilterNum ( ) const

virtual

実行回数の取得

現在設定されている実行回数を取得します。

戻り値

実行回数を返します。

メンバ詳解

FVCL::Morphology::CFvMorphology3x3::m_Mode

protected

近傍モード

参照

SetMode
GetMode

FVCL::Morphology::CFvMorphology3x3::m_FilterNum

protected

実行回数

参照

SetFilterNum
GetFilterNum
