グレイサーチ（正規化相関サーチ）

グレイサーチを行い、サーチ結果を画像として保存するサンプルコードです。 Matplotlib を使用します。

import pyfie
import matplotlib.pyplot as plt

# 利便のため PyFIE 関数が返すエラーコードに応じて例外を発生させる機能を有効化
pyfie.ctrl.enable_f_err_exception(True)

# 入力画像読み込み
hpat = pyfie.imread("gs_pattern.png")
htar = pyfie.imread("gs_target.png")

# グレイサーチオブジェクトの作成
hgs_pat = pyfie.fnFIE_gs2_pattern_alloc(
    hpat, None, hpat.width / 2 * 100, hpat.height /
    2 * 100, pyfie.F_COMP_MODE_SMOOTH, None
)
hgs = pyfie.fnFIE_gs2_alloc(0, 0, 0)

# サーチウインドウの設定
win = pyfie.BOX_T((0, 0), (htar.width - 1, htar.height - 1))

max_nresults = 10
# データ受け取りのための PyFIE データ型インスタンスを作成
results = pyfie.F_GS_RESULT.ARRAY(max_nresults)
nresults = pyfie.INT()

# サーチを実行
pyfie.fnFIE_gs2_search_enforce2(
    hgs,
    hgs_pat,
    htar,
    win,
    5000,
    6000,
    False,
    False,
    0,
    0,
    2,  # サーチ開始圧縮度
    0,  # サーチ終了圧縮度
    pyfie.F_GS2_SUBPXL_NEIB_8,
    results,
    max_nresults,
    nresults
)

# サーチ結果を表示
print("num results:", nresults)
for i in range(nresults):
    result = results[i]
    print("#{}: x = {}, y = {}, score = {}".format(
        i, result.x / 100, result.y / 100, result.score
    ))

# 結果をプロットしてファイルに保存
htar.imshow()
pyfie.mpltools.plot_gs2_results(hgs_pat, results, nresults)
plt.savefig("gs_result.png")

処理結果例

$ python sample_gray_search.py
num results: 1
#0: x = 223.0, y = 218.0, score = 9999

パタン画像

サーチ対象画像

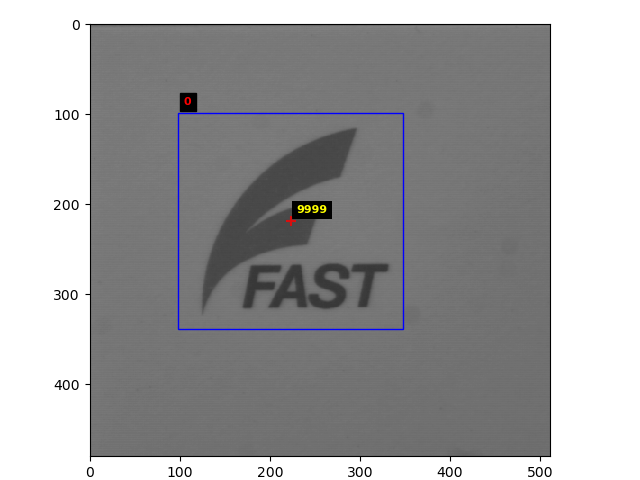

結果画像

ダウンロード

• sample_gray_search.py
