Quality and
Efficiency
品質と効率を同時に実現
ウェーハ外観検査装置の導入で
生産現場を革新します
こんなお悩みありませんか？
-
現場でよくある課題
-
量産工程の目視検査を自動化したい
-
抜き取りで行っている顕微鏡検査を自動化したい
-
利用している検査装置が老朽化し更新したい
-
-
検査でよくある課題
-
高速検査で全数検査を実現したい
-
表面・裏面・端面をまとめて検査し効率を上げたい
-
欠陥種類を自動で分類し工程改善につなげたい
-
東京エレクトロン
デバイスなら…
最新技術を駆使した検査装置で、
これらの課題を一挙に解決します。

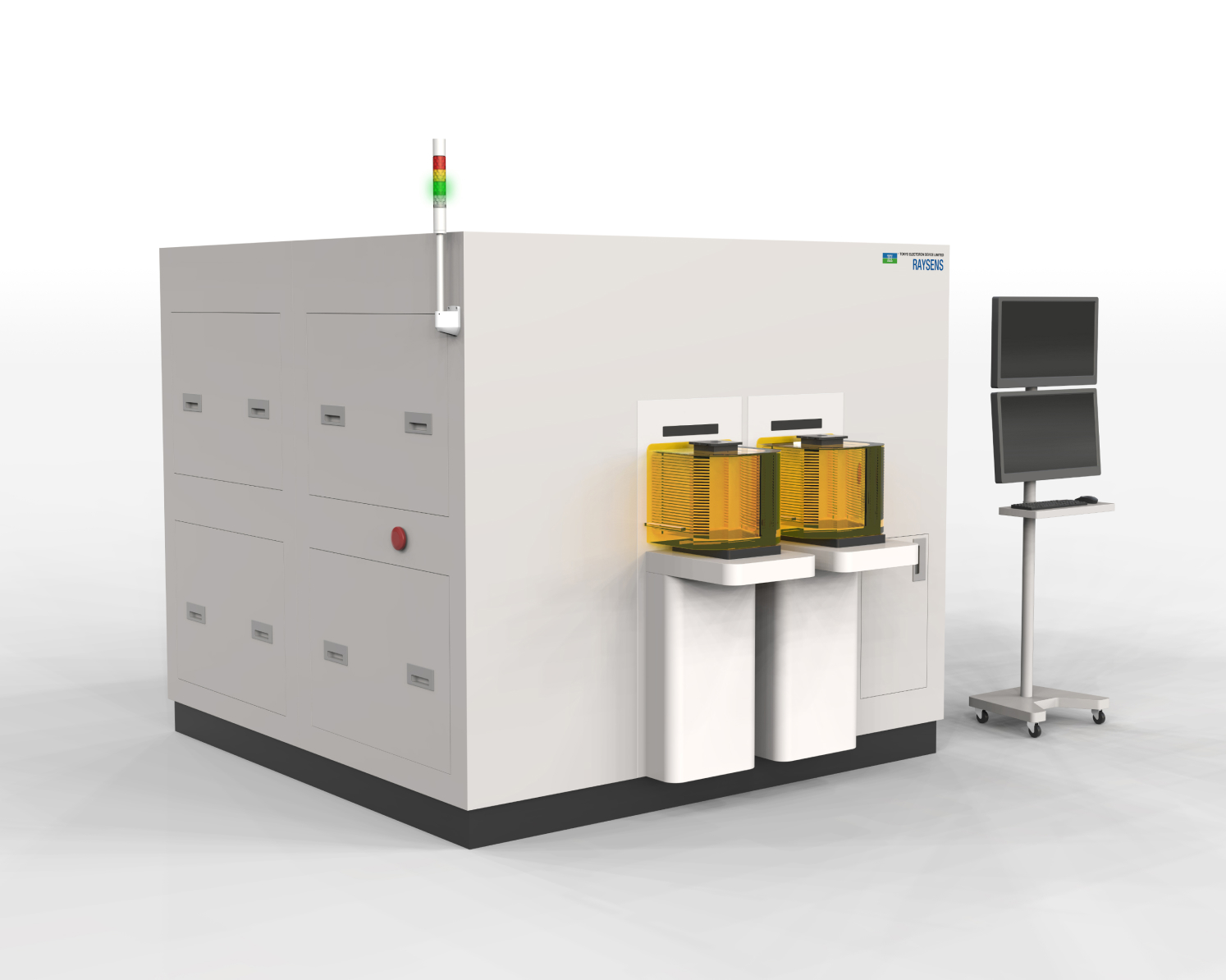

ウェーハ外観検査装置 RAYSENS
-
サブミクロンレベルの欠陥を高速検査※60～150/WPH
-
1台の装置で表面・裏面・端面をマルチ検査
-
高性能画像処理とAIによる欠陥検出と自動分類
課題を解決する3つの技術
Technology
高速・高感度マクロ検査
専用開発された光学系により、光の僅かな変化を捉えて欠陥を検出します。シリコン、化合物半導体、ガラスなどのウェーハ上の、異物、スクラッチ、膜ムラ、スリップ欠陥などを高速、高感度に検出することが可能です。
高性能検査アプリケーション
検査設定、レシピ作成、装置制御を統合したアプリケーションです。検出対象の欠陥を最適なアルゴリズムで検出し、欠陥自動分類により、欠陥の発生原因追究や解析などに用いることが可能です。
マルチファンクションアーキテクチャー
（表面・裏面・端面）
ウェーハ表面、裏面、エッジ部の検査を1つの検査装置に統合することにより、パーティクル汚染のリスクを軽減し、トータルの検査時間短縮、省スペース化が図れます。 ウェーハIDリード（OCR）、厚み測定などのオプションも対応可能です。
検査対象のウェーハ
Wafer
Siウェーハ、化合物ウェーハ、ガラスウェーハ、マスクブランクスまで幅広い材料に対応します。
それぞれの材料特性、欠陥に特化した光学系・画像処理にて欠陥検査します。
-
Si（8/12inch）
ウェーハの主な用途
ロジック・メモリ等幅広い半導体、インターポーザ
-
SiC(6/8inch）
ウェーハの主な用途
パワー半導体向け
（MOSFET、SBD etc） -
Glass（8/12inch）
ウェーハの主な用途
サポート・キャリアウェーハ、
インターポーザー基板 -
LT/LN（6/8inch）
ウェーハの主な用途
SAWデバイス、光アイソレーター、センサー
-
GaN（6/8inch）
ウェーハの主な用途
高電圧・大電流対応の パワー半導体、レーザー、LED
-
InP（3/4inch）
ウェーハの主な用途
レーザーダイオード等の光通信デバイス、高周波デバイス
-
Mask Blanks（6inch）
検査対象の欠陥
Defect
ウェーハの表面、面内、裏面、端面にある以下の図にあるような各種欠陥を検査します。
欠陥サイズは、サブミクロン～数十ミクロンが主な対象です。
対象の欠陥一覧
| カテゴリー | 検出対象の種類 |
|---|---|
| 表面 / 裏面 | 異物（パーティクル） |
| 汚れ | |
| スクラッチ | |
| 凹み（ディンプル） | |
| 欠け（チッピング） | |
| 亀裂（クラック） | |
| 結晶欠陥 | |
| ピンホール | |
| 突起（プロチューベランス） | |
| 色ムラ | |
| リソグラフィ不良（リソ） | |
| 研磨痕（ポリッシュマーク） | |
| グラインディングマーク | |
| 熱影響痕（サーマルマーク） | |
| ヘイズ（曇り） | |
| エッジノッチ | 亀裂 / 欠け / 汚れ |
| 接合面 | ボイド（空隙） |
Si、化合物ウェーハの例
ガラスウェーハの例
ウェーハの検査工程例
Inspection Process
サンプル評価
検査課題をお持ちのお客様には、弊社評価環境にて欠陥サンプルの評価を実施させていただきます。
検査の実現性可否をご確認頂きながら、装置導入の検討を進めていただけます。
