D-PHY対応MIPI FMCカード
![拡大表示](/assets/images/icon/roupe.png)
TB-FMCL-MIPIはMeticom社のICをベースに構築されたMIPI FMCカードで、4 レーン CSI-2 インターフェースと 4 レーン DSI インターフェースに対応します。また、FMC(LPC) コネクタを実装し、2つの独立した4-lane MIPI信号が40ピン接続されています。MIPI D-PHY Specification 1.00.00, (September 2009) に準拠し、データスルーレートとしてレーン辺り1 Gbit/s per laneのインタフェースが可能です。
製品仕様・特徴
MIPI CSI-2レシーバPHYデバイス | Meticom MC20901 |
---|---|
MIPI DSIトランスミッタ PHYデバイス | Meticom MC20902 |
リファレンスデザイン | Northwest Logic社 MIPI IP コアを使用 |
オーダーインフォメーション
製品型番 | TB-FMCL-MIPI |
---|---|
納品物 | MIPI FMCカード ネジ/スペーサーセット |
備考 | ※使用環境条件あり。「ご購入に際しての注意事項資料」をご確認下さい。 また、ご購入に際しては必ず事前に弊社営業またはお問い合わせページよりご相談ください。 |
関連製品・サービス
![V-by-One HS IPコア (ザイリンクス FPGA 対応)](https://www.inrevium.com/_cms/wp-content/uploads/2019/12/s01_m01.jpg)
![Zynq SoC インダストリアル対応 SoM 製品外観 表面](https://www.inrevium.com/_cms/wp-content/uploads/2019/12/s10_m01.png)
![MECHATROLINK-III IPマスタ/スレーブコア (ザイリンクス/ラティス FPGA 対応)](https://www.inrevium.com/_cms/wp-content/uploads/2019/12/s02_m01.jpg)
![HDMI 2.0 FMCカード 製品外観](https://www.inrevium.com/_cms/wp-content/uploads/2019/01/s15_m01.png)
![HDMI2.1 FMCカード 製品外観](https://www.inrevium.com/_cms/wp-content/uploads/2020/09/s40_m01.jpg)

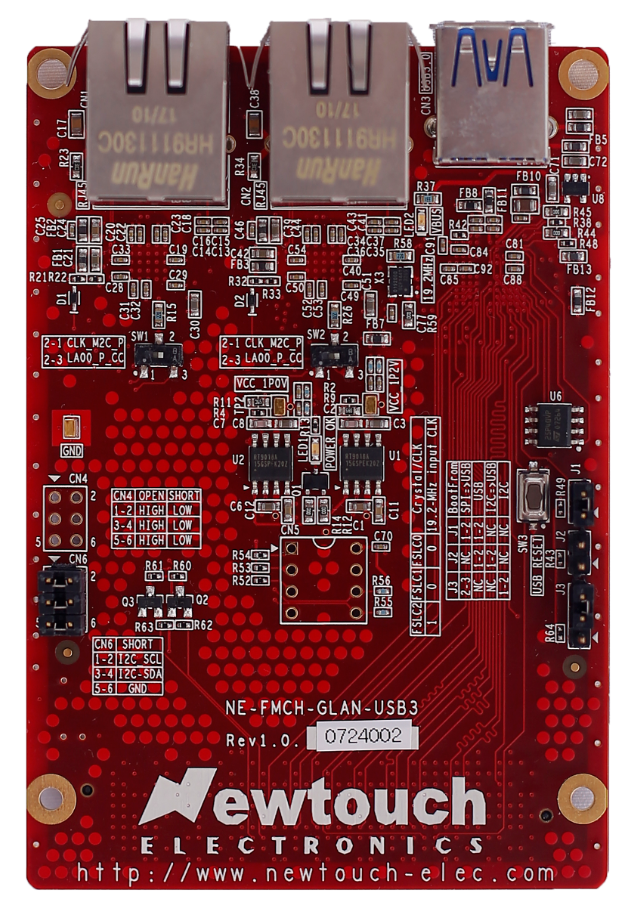

![Gigabit Ethernet & USB3.0 FMCカード 製品外観](https://www.inrevium.com/_cms/wp-content/uploads/2020/07/s39_h03.png)

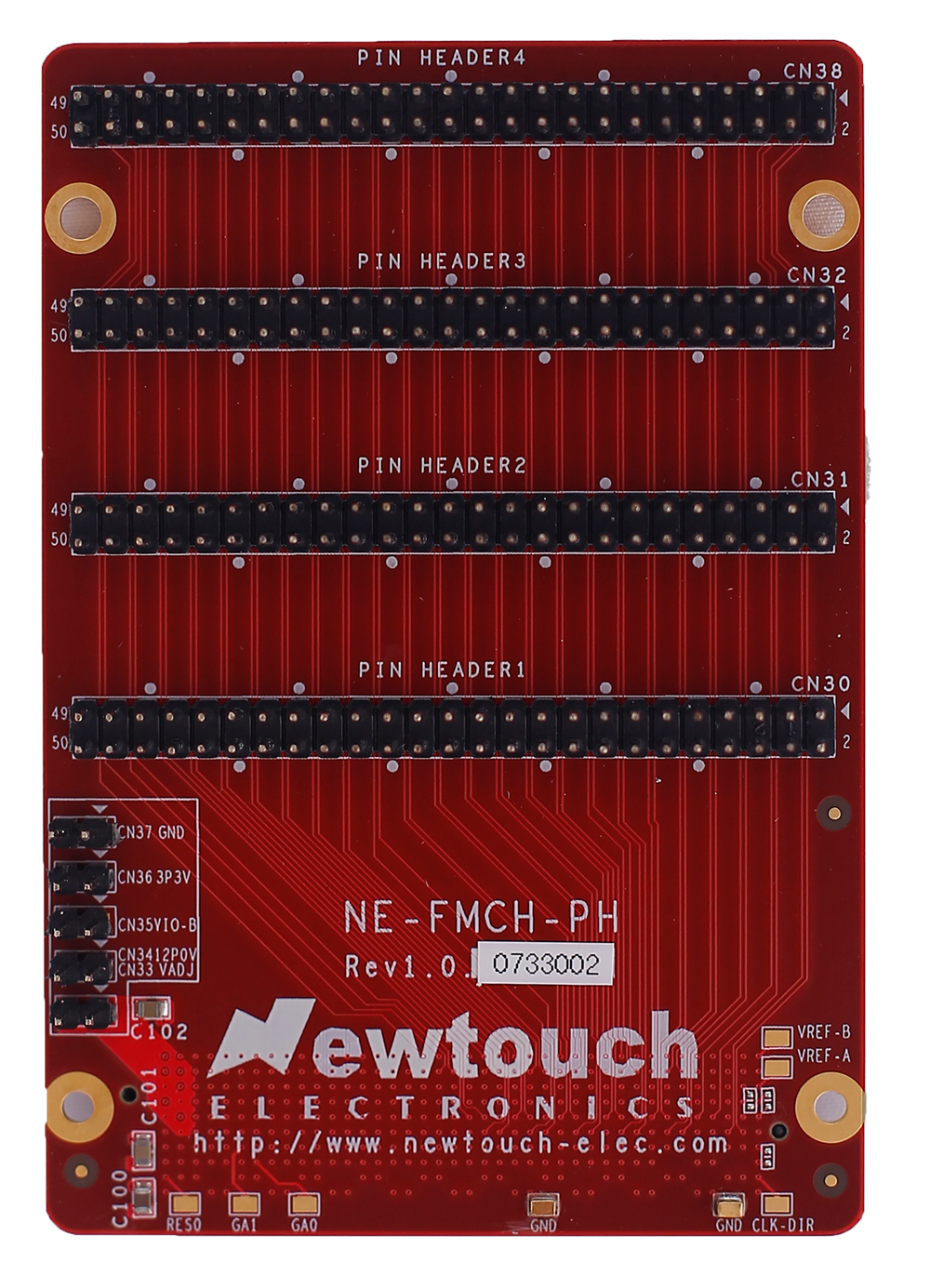

![ピンヘッダ FMCカード 製品外観 表面](https://www.inrevium.com/_cms/wp-content/uploads/2020/07/663449.png)
