DLP®製品開発
拡大表示

DLP®制御システムの開発から製造まで、ワンストップでおまかせください。
当社は日本唯一のDLP® Design Networkのデザインサービス プロバイダーです。開発から製造まで、確かな知識と豊富な経験で幅広くお客様のお手伝いをさせていただきます。  ご要望に応じ、ご要求仕様の検討から仕様書の作成、詳細設計等の様々なプロセスにおいて、経験豊富なスタッフが丁寧に対応させていただきます。商社でありながら30年以上にわたり開発ビジネスに取り組んでおります。開発実績と商社の強みを生かし、常に最先端の技術を取り込み、お客様にご提案をしております。

DLP®テクノロジーとは

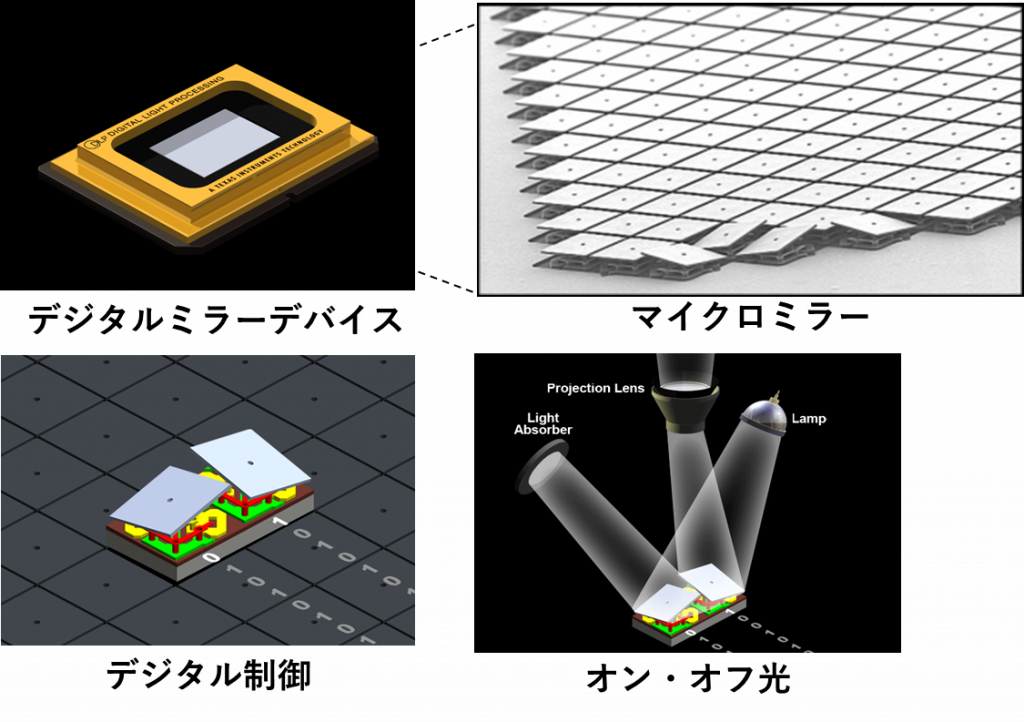

テキサス・インスツルメンツ社のDLP®チップセットは、デジタルシネマやビジネス・教育・ホームシアター用プロジェクターなど、プロジェクション・ディスプレイ技術で世界をリードします。これらの既知のアプリケーションの一方で、DLPテクノロジーは高い柔軟性で数々のディスプレイに対応し、産業、企業、車載、コンスーマのマーケットセグメントにまたがる先進のライトコントロール・アプリケーションにも搭載されています。

特徴

・正確な色再現の持続性
・卓越したスイッチング速度でインテリジェントな組み込みが可能
・低消費電
・信頼性の高いテクノロジー
・幅広い波長帯域の光源がDLP Cinema®テクノロジーは有名な賞を受賞

特徴



DLPの用途

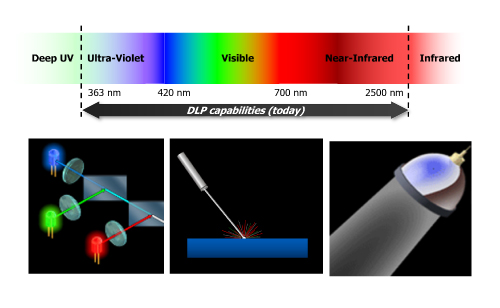

ディスプレイ・アプリケーションは、デジタルシネマ、プロジェクションマッピング、プロジェクター、サイネージなど投影によるアプリケーションです。DLPの特徴の正確な色の再現で多様なディスプレイを可能にします。ライトコントール・アプリケーションは、可視光域に加えて、紫外域や近赤外域にも対応し、UV露光、3Dプリンティング、3D計測、分光器、レーザーマーカーなど幅広く産業機器にも対応します。

アプリケーション

・高度な光制御:ライトコントロール・アプリケーション
・3Dマシンビジョン・3D計測
・UV露光装置・ダイレクトイメージング
・3Dプリンティング
・分光器

アプリケーション

Texas Instruments社TI DLP® technologyより引用

サービスの強み・実績

日本唯一のDLP® Design Networkのデザインサービス プロバイダー

当社は日本で唯一のテキサス・インスツルメンツ社が公認しているDLPデザイン・サービス・プロバイダです。DLP設計のノウハウを持つ独立系サード・パーティー企業のひとつで、カスタム電子回路設計、システム統合、プロトタイプ製作、評価基板などのサービスを提供しています。開発から製造まで、確かな知識と豊富な経験で幅広くお客様のお手伝いをさせていただきます。

当社サービスの強み

・DLP制御基板+DMD基板+光源ドライバー基板の設計実績あり
・DLP制御アプリケーション設計実績あり
・自社ブランドDLPプロジェクタの開発・製造 (製品販売中:世界最速レベル カラー投影可能な 超高速プロジェクタ DynaFlash)
・DLP基板の量産製造の豊富な実績あり。自社工場(TED長崎)
・出荷試験環境、評価プログラムの自社設計(高信頼性)
・納入後の安心サポート(PCN対応、Firmware更新サポート、EOL部品対応等)
・経験豊富な開発人員
・自社開発センターのDLP設計エンジニアによる設計
・DLP製品の精通したアプリケーションエンジニアによるお客様の開発サポート
・DLP製品の供給ベンダー(テキサスインスツルメンツ)の正規代理店としての充実したサポート体制

課題解決提案

1) DLPの選択
課題:DLP®製品は豊富な製品ラインナップがあるので、どれを選択すれば良いか分からない
提案:DMD(デジタルマイクロミラーデバイス)の解像度、フレームレート、外部同期の必要有無により最適な製品提案を行います

2) 基板設計
課題:DLP制御基板の上の部品点数を減らしたいが、適切なデバイスが分からない
提案:テキサス・インスツルメンツ社のリファレンスデザインを参考にし、お客様のご要求仕様に合わせた回路設計をします

3) LED駆動回路
課題:選定したLEDを駆動させるアナログ回路設計の経験がない
提案:当社はLEDドライバーの選定、パワーICの選定、回路設計の豊富な実績がございます

4) 高速インターフェース
課題:外部PCからの画像データ入力時、DLP基板のインターフェイスがHDMI、USBでは転送スピードが不足する
提案:高速インターフェース用のPCIexpressボードを設計済み、数10Gbpsクラスの高速データ転送に対応します

5) DLPソフトウェア
課題:DLPソフトウェアを使用した動作で問題がある場合はサポートはお願いできるのか
提案:当社は、テキサス・インスツルメンツ社の正規代理店ですので、DLPソフトウェア上の問題も適切に対応します

開発実績

・3Dマシンビジョン・3D計測用途プロジェクタの各種DLP基板
・UV露光装置・ダイレクトイメージング用途
・特殊な光制御・変調用途のプロジェクタ制御基板

FPGA回路設計

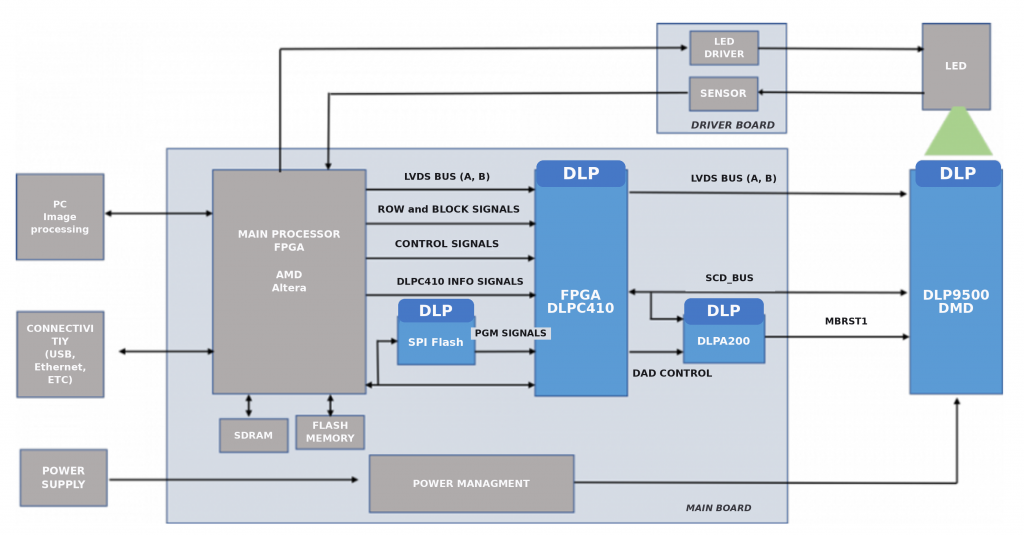

高速 DLP® サブシステム・リファレンス・デザインは、高分解能、高速性、高信頼性が求められる産業用デジタル・リソグラフィーと 3D プリント・アプリケーション向けのシステム・レベルの DLP 開発ボード設計用のリファレンス・デザインを提供します。このリファレンス・デザインは最高分解能の DLP デジタル・マイクロミラー・デバイス DLP9000X と最高速のデジタル・コントローラ DLPC910 を統合することにより、最大のスループットを実現しています。このシステムではDLPC910の前段にアプリケーションFPGAが搭載されており、FPGA回路設計によるフレキシビリティの向上によって、産業、医療、セキュリティ、通信、計測機器などの用途向けに、多彩なアーキテクチャを実現します。

当社は、インテル®, Lattice, XilinxいずれのFPGA開発でも対応します。より良い製品を提供するために、リーディング・パートナーであるインテル® FPGA、テキサス・インスツルメンツ(TI)、Xilinxとパートナー契約を結んでおり、これらのパートナーと緊密に連携することにより、高い技術力を提供します。

設計・製造概要

基板設計
・部品選定
・回路図作成、部品表作成
・アートワーク設計
基板製造
・部品手配
・板製造
・実装
検査
・電源電圧、クロック、リセット、信号波形確認
・LED、I2C、SPI各制御確認
・DLP動作確認
・信頼性試験
・温度試験(動作、耐久)
・EMC試験(エミッション、イミュニティ)
・輸送梱包試験(振動、落下)



設計・製造概要

ソリューション

自社ブランド製品

世界最速レベル カラー投影可能な 超高速プロジェクタ DynaFlash世界最速レベル カラー投影可能な 超高速プロジェクタ DynaFlash

モノクロ時/Max 1000fps8bit階調、カラー時/Max 925fps24bit階調で投影可能な高速プロジェクター「DynaFlash」は、Texas Instruments社DLP® DMD(Digital Micromirror Device)と高輝度HLD光源を用いて、 独自のFPGAによる高速制御回路で高いフレームレートを実現しました。

さらに、独自の通信インタフェースによって、画像を高速転送する回路を計算機に搭載することで、映像生成から投影までの遅延を最小3msに抑えることが可能です。従来のDynaFlashにカラー表現が加わったことでより広い分野で今までにない技術の実現を期待できます。

※本製品は、東京大学石川グループ研究室との共同開発をベースに製品化したものです。

エコシステム

当社は国内外のサードパーティーの製品・サービスを提供しております。ハードウェア、ソフトウェア、設計受託をご希望のお客様には最適なソリューションを提供し、市場と投入を迅速、確実にします。ViALUX社、Keynote Technology社製品については当社にお問い合わせ下さい。

<関連リンク>
・技術質問・FAQはこちら
・原理・用途・応用例などのより詳しい情報はこちら(テキサス・インスツルメンツ社 メーカーページ)

DLPⓇ製品一覧

以下は代表的なテキサスインスツルメンツのDLP製品です。さまざまな解像度、アレイ・サイズ、マイクロミラー・サイズ、マイクロミラー傾斜角、波長に対応する幅広い DLP チップセット製品ラインアップを提供しています。製品に関するご質問がございましたら、いつでもお問い合わせください。

Product group DMD Controller Driver EVM
Pico ディスプレイ DLP2000 (.2 nHD) DLPC2607 DLPA1000 DLP LightCrafter Display 2000
DLP2010 (.2 WVGA) DLPC3430
DLPC3435
DLPA2000
DLPA2005
DLPA3000
DLP® LightCrafter™ Display 2010
DLP230GP (.23 qHD) DLPC3432 DLPA2000
DLPA2005
DLPA3000
DLP230KP (.23 HD) DLPC3434 DLPA2000
DLPA2005
DLPA3000
DLP230NP (.23 1080p) DLPC3436 DLPA2000
DLPA2005
DLPA3000
DLP3010 (.3 720p) DLPC3433
DLPC3438
DLPA2000
DLPA2005
DLPA3000
DLP® LightCrafter™ Display 3010 G2
DLP3310 (.33 1080p) DLPC3437 DLPA2000
DLPA2005
DLPA3000
DLPA3005
DLP LightCrafter Display 3310
DLP4501 (.45 WXGA) DLPC6401 DLPC6401-based DLP® Display EVM
DLP4710  (.47 1080p) DLPC3439  DLPA3000
DLPA3005
DLP® LightCrafter™ Display 4710
DLP470TP (.47 4K UHD) DLPC6421 DLPA3005
標準ディスプレイ DLP550JE DLPC4422 DLPA100
DLPA200
DLP650LE DLPC4422 DLPA100
DLPA200
DLP650NE DLPC4422 DLPA100
DLP660TE (.66 4K UHD) DLPC4422 DLPA1000
高度な光制御 DLP2010 (.2 WVGA) DLPC3470 DLPA2000
DLPA2005
DLPA3000
DLP® 2010 Light Control Evaluation Module
DLP2010NIR (.2 WVGANIR) DLPC150 DLPA2005 DLP® NIRscan™ Nano
DLP3010 (.3 720p) DLPC3478 DLPA2000
DLPA2005
DLPA3000
DLPA3005
DLP® 3010 Light Control Evaluation Module
DLP4500 (.45 WXGA) DLPC350 DLP® LightCrafter™ Display 4500
DLP4500NIR (.45 WXGANIR) DLPC350 DLP® NIRscan
DLP4710 (.47 1080p) DLPC3479 DLPA3000
DLPA3005
DLP5500 (.55 XGA) DLPC200 DLPA200
DLP6500 (.65 1080p) DLPC900 DLP® LightCrafter™ Display 6500
DLP6500 (.65 1080p Type-A) DLPC910
DLP7000 (0.7 XGA Type-A) DLPC410 DLPA200 DLP7000 DMD evaluation board
DLP7000UV (0.7 XGA UV Type-A) DLPC410 DLPA200 DLP7000UV DMD evaluation board
DLP9000 (0.90 WQXGA Type-A) DLPC900 DLP® LightCrafter™ Display 9000
DLP9000X (0.90 high speed WQXGA Type-A) DLPC910
DLP9000XUV (0.90 high speed WQXGA Type-A) DLPC910
DLP9500 (0.95 1080p Type-A) DLPC410 DLPA200 DLP9500 DMD evaluation board
DLP9500UV (0.95 1080p UV Type-A) DLPC410 DLPA200 DLP9500UV DMD evaluation board
