i.MX シリーズ開発

拡張性、信頼性、および安全性を備えた高性能かつ低電力のマルチメディアおよびディスプレイアプリケーション用の32ビットおよび64ビットのArm^®テクノロジーをベースとしたマルチコアかつヘテロジニアスコアプロセッサです。

高速、低消費電力、豊富なペリフェラル群を活かして、コンシューマ、インダストリアル、車載まで幅広いアプリケーションをターゲットとします。

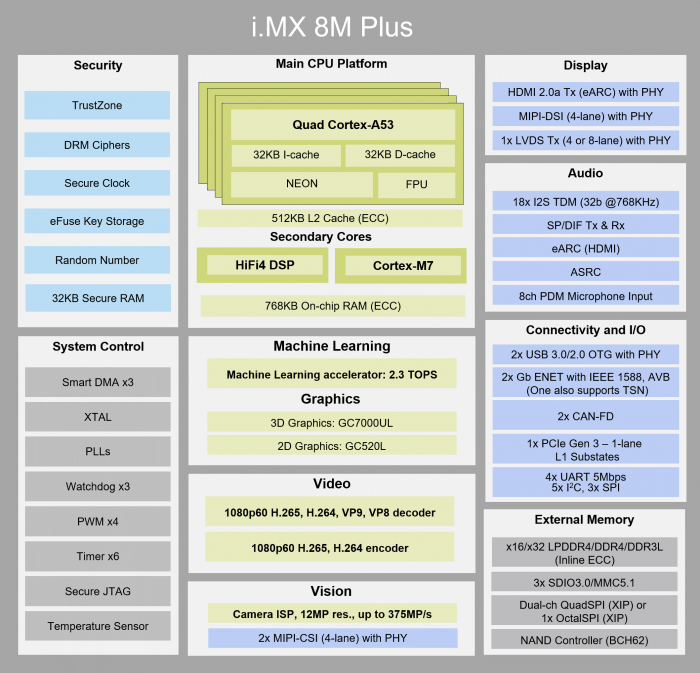

i.MX 8M Plus ブロック図

i.MX 8M Plus コア性能

• クアッドArm Cortex-A53 最大1.8 GHz (最大 20,988 DMIPS)
  －ARMv8 64-bit、512KB L2 キャッシュ (ECC)
• Arm Cortex-M7 最大 800MHz、512KB RAM (ECC)
• ビデオ アクセラレーション コプロセッサ： HiFi4 DSP 最大 800MHz、256KB RAM (ECC)
• マシーン・ラーニング (ML) アクセレーター： 2.3 TOPS パフォーマンス
• パッケージ：FCBGA 15x15mm、0.5mm ピッチ、 depop^※
• ターゲットOS： Linux OS、Android OS、HiFi4 SDK、FreeRTOS
• 動作温度範囲：民生用 (0C to +95C)、 産業用 (-40C to +105C)

※depopとは、フルグリッドではなくピンを間引くことで配線し易くしたパッケージを意味しています。

i.MX 8M Plus 機能ハイライト

• 外部メモリ：
  x32/x16 LPDDR4/DDR4/DDR3L (Inline ECC)
  3x SDIO3.0/eMMC5.1
  デュアル チャネル Quad SPI (XIP) or 1x Octal SPI
  NAND コントローラ (BCH62)
  SPI NAND
• グラフィック プロセッサ：
  GC7000UL (3D GPU, 2-shaders, Open GL^® ES 3.1, Vulkan^®, Open CL™ 1.2 FP)
  GC520L (2D GPU, Open VG™ 1.1)
• ビデオプロセッサ：
  1080p60 H.265, H.264, VP9, VP8 デコード
  1080p60 H.265, H.264, VP8 エンコード
• ディスプレイ コントローラ (最大 3 画面同時表示)：
  1x HDMI 2.0a Tx (eARC) with PHY
  1x LVDS Tx (4 or 8-lane) with PHY
  1x MIPI-DSI (4-lane) with PHY
• カメラ (最大 2 カメラ入力)：
  2x MIPI-CSI (4-lane) with PHY
  ISP 12MP 解像度、 2x187MP or 1x375MP 入力レート、 HDR、Dewarp
• オーディオ：
  18x I2S TDM (32-bit @ 768KHz), DSD512, SP/DIF Tx + Rx
  8 チャネル PDM マイク入力
  eARC, ASRC
• ペリフェラル：
  2x USB 3.0/2.0 Type C with PHY
  1x PCIe Gen 3.0 (1 lane) (Low Power modeからのFast Wakeの為の L1サブステート)
  2x Gigabit Ethernet (IEEE 1588、EEE、AVB (1つはTSN))
  2x CAN-FD

関連記事：NXP Semiconductors / i.MX8 シリーズ

スケーラビリティ

• 豊富な選択肢（シングル/デュアル/クワッド）
• Linux, Android, RTOS など多様なOSに対応
• ピン互換およびソフトウェアの移植性

信頼性

• 各市場要求に応じた長期供給保証
• 安定した製品供給
• AEC-Q100やJEDEC規格など各種認証を取得
• ハードウェアアクセラレーションによるセキュリティと安全性を確保

豊富なエコシステム

• 柔軟なサポート体制
• 業界をリードするエコシステムやパートナーシップ
• センサーや電源ICなどを含めたシステムソリューション

長期供給プログラム

• 組込み市場で要求される長期供給を明示的にサポート
• 特定の市場セグメント向け製品の長期供給を約束
  車載向け製品およびメディカル・インダストリアル向け製品：15年以上
  コンシューマー向け製品：10年以上
• 詳細な製品リストはWebで公開しています。
  https://www.nxp.com/products/product-information/nxp-product-programs/product-longevity:PRDCT_LONGEVITY_HM

i.MX ファミリ搭載試作機開発実績一覧
※弊社協力会社　株式会社 Sohwa & Sophia Technologies様実績抜粋

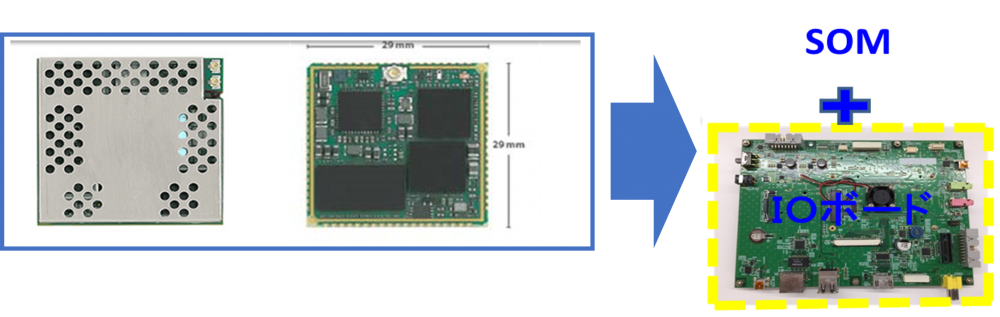

2種類の開発形態 フルスクラッチ/SOM活用

フルスクラッチの基板、SOMを活用したキャリアボード開発(IOボード開発)をご提案いたします。

■チップセット⇒CPU/VPUや各種インターフェースが搭載されたデバイス

①チップセットを実装した基板開発
②LinuxOSポーティング
③各種IOドライバ開発
④電気評価
⑤ソフト評価
⑥試作基板製造

■SOM⇒チップセットとメモリーが搭載されたモジュール

①IOボードの試作基板開発
②LinuxOSポーティング
③各種IOドライバ開発
④電気評価
⑤ソフト評価
⑥試作基板製造（IOボード）

ソフトウェア開発サービス範囲

幅広く、組込みソフトウェア開発をお請け致します。
Linux、Android、ITRON系など各種OSポーティング～ドライバ開発、上位アプリとのI/FであるAPI開発やアプリケーション開発など、お客様のご要望に合わせて一気通貫の受託から、ドライバ開発のみなど、単体で請け負うことも可能です。

OSポーティングMMU搭載のメディア処理を得意とするLinux、Android、WEC7、WEC2013などのOSポーティングやITRON系などリアルタイムOSのポーティング実装実績があります。

• • IOドライバ開発
    LCD、タッチパネル、USB、SD/SDIO、UART、SPI、I2C、LAN、WiFi、カメラ、GPS、バッテリーなど
  • API開発
    ファイルシステム、IPv4/v6、Bluetooth、USB Class、USB Driver、SD、MTP、WiFi、WPA、WPS、GUI など実装をサポート致します。
  • アプリケーション
    各OS上のアプリケーション開発や、最近ではQtCreatorを使用したGUI開発も対応しております。
  • 検証/評価
    機能レベル、スペックレベル、正常系試験、異常系試験などご要求に応じ対応可能です。
