フラットパネル検査装置 FV-pixellence
フラットパネル検査装置

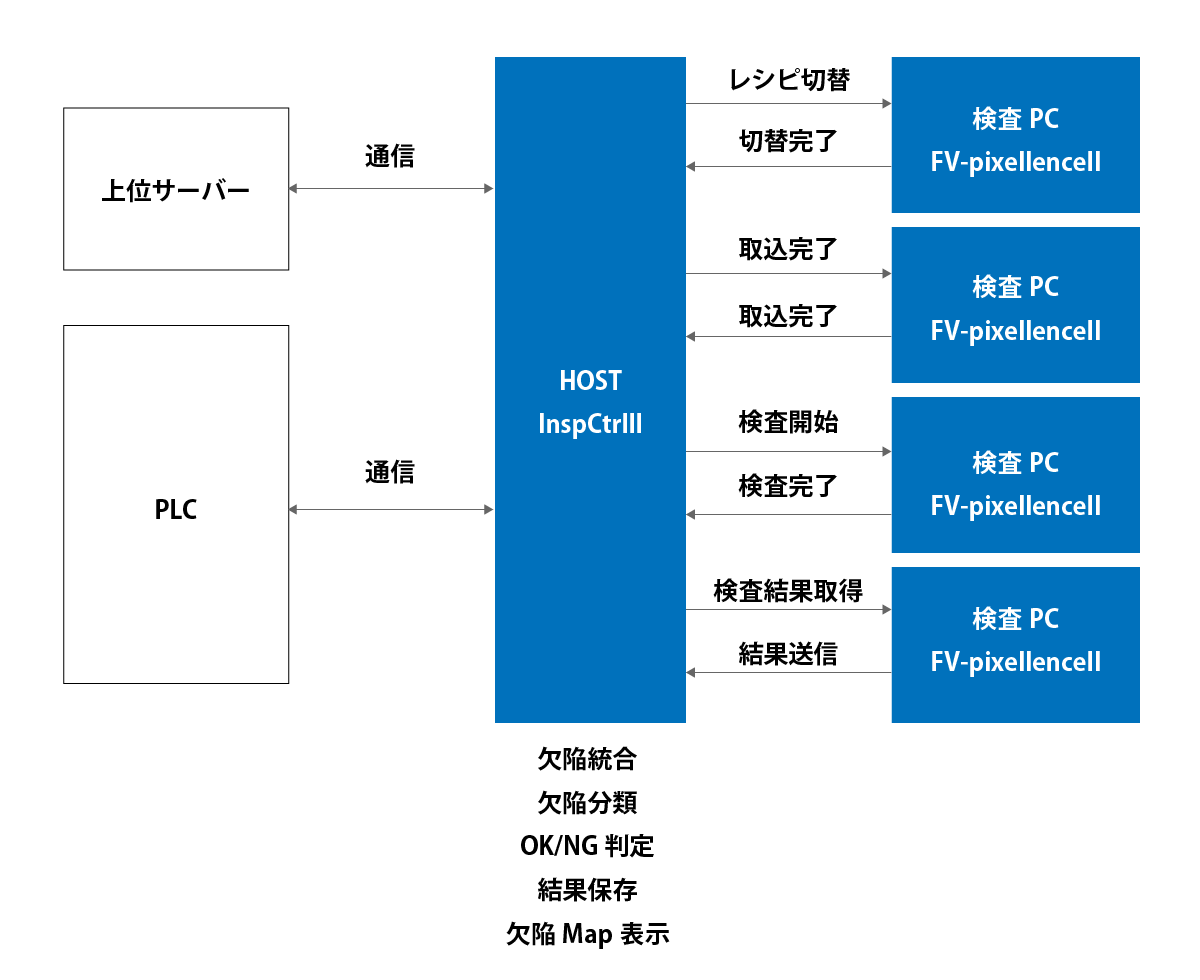

LCD/OLEDなどに代表される平面発光ディスプレイの点灯検査、またはガラス・フィルム・金属などのフラット物のパーティクル検査または傷・汚れ検査など、フラットなワークの表面検査に最適な検査装置です。ファースト独自の画像処理技術を駆使し、低コントラストの点・線欠陥やシミ・ムラ欠陥あるいはパーティクルを検出します。作業者がワークの設置や画面を見ながら操作する半自動型、外部機器からの制御で動作するインライン型、複数台の装置で分散処理を行うマルチプロセス型があります。また1億超までの高分解能エリアカメラ対応機、ラインカメラ対応機、カラーカメラ対応機が選択できます。

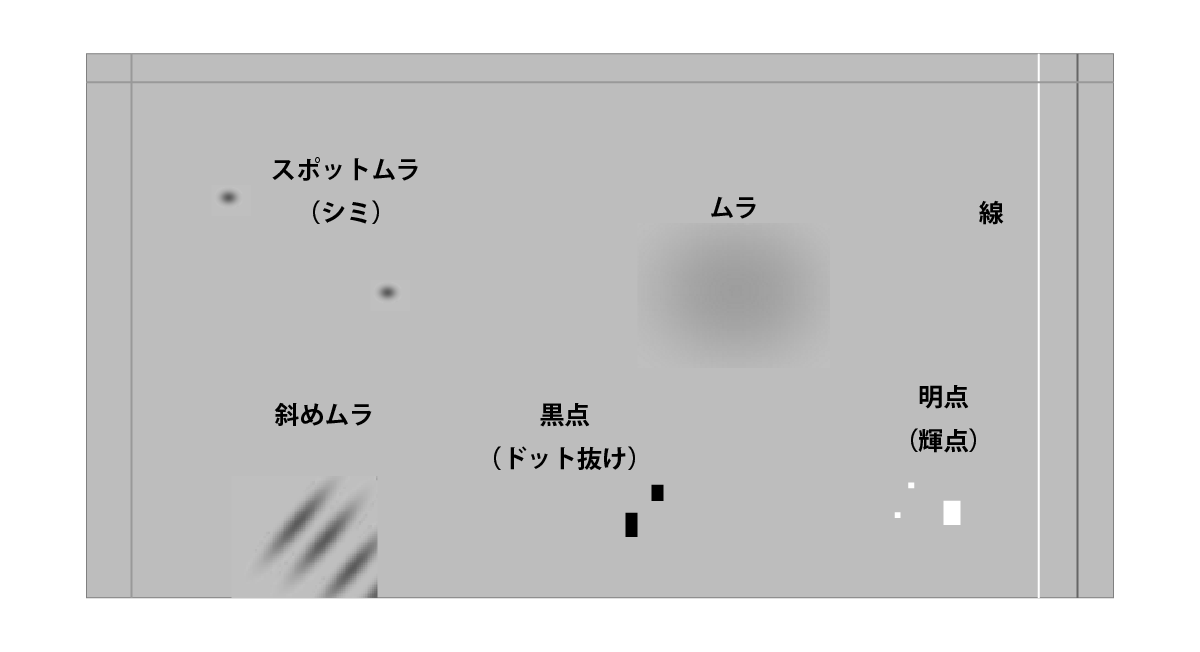

欠陥強調例
カラーカメラ対応版
検査項目
- 点（明画素・暗画素）欠陥検出
- 線（明線・暗線）欠陥検出
- シミ・ムラ欠陥検出（ある程度の塊になったもの：上写真を参照）
- パーティクル検出
- 欠陥位置や欠陥サイズ等の計測
応用例

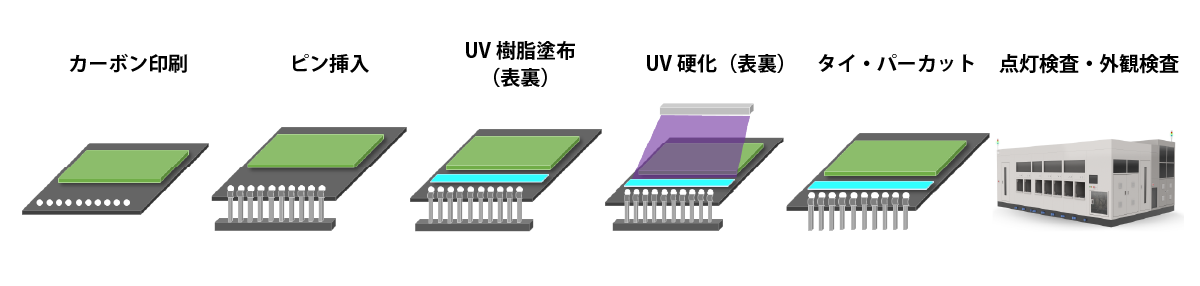

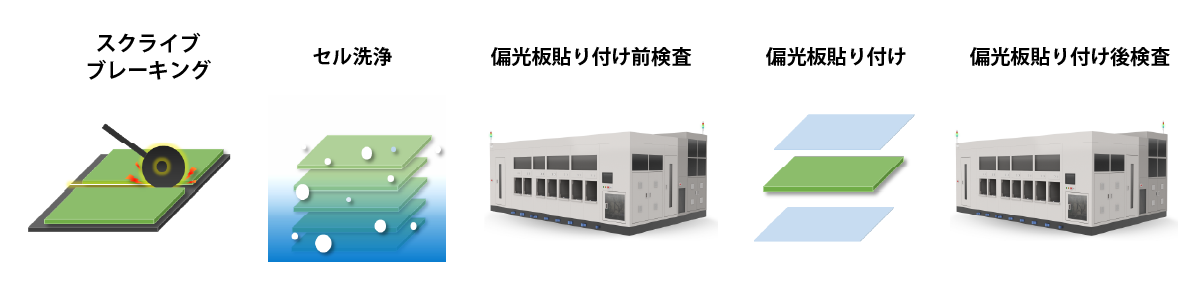

- フラットパネルディスプレイの総合欠陥検査に
- LCDやOLEDの輝度ムラ欠陥検査に
- タッチパネルやフィルムのパーティクル検査に
- 有機ELの点灯検査に
- ガラスやフィルムの傷・汚れ検査に
- 金属表面の傷欠陥検査に
- その他平面物のシミ・ムラ欠陥検査に
検査例
FV-pixellenceを使用した検査例です。
シミ欠陥検査
薄いコントラストのシミを検出しています。

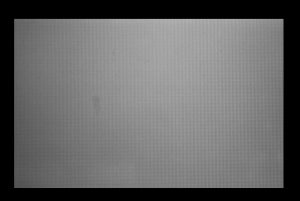

入力画像

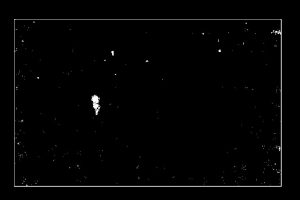

検出画像
点欠陥（RGBフィルターの潰れ）検査
点欠陥RGB各色の潰れ検査をしています。
入力画像

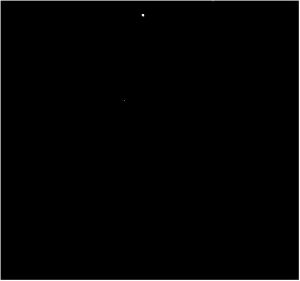

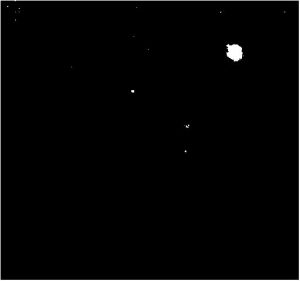

検出画像
点欠陥（RGBフィルターの潰れ）検査
点欠陥RGB各色の潰れ検査をしています。
入力画像
検出画像
ムラ欠陥検査
ムラ欠陥を検出しています。
入力画像
検出画像
点灯検査（黒）
点灯時に異常が無いか液晶を検査しています。

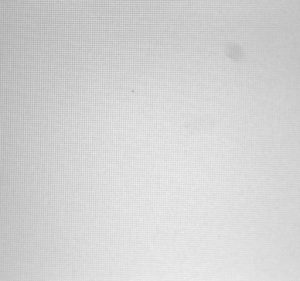

入力画像
検出画像

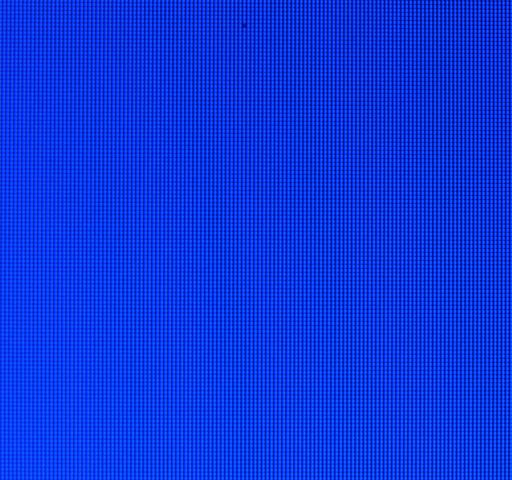

点灯検査（青）
点灯時に異常が無いか液晶を検査しています。

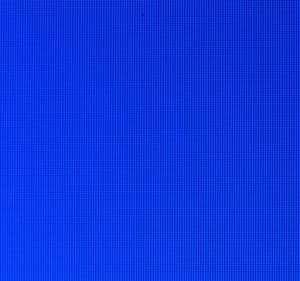

入力画像
検出画像
線欠陥検査
画面に入ってしまった線欠陥を検出しています。

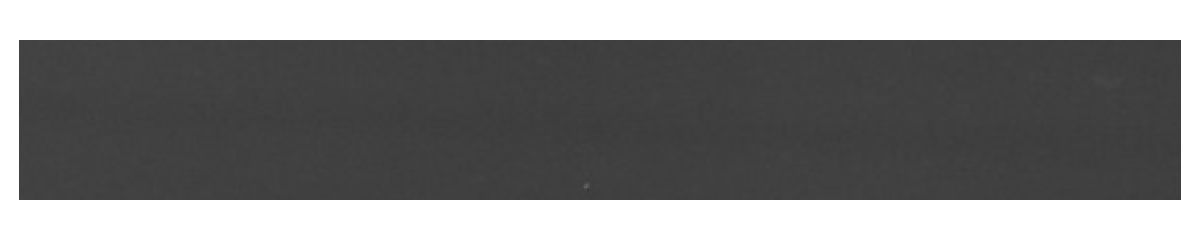

入力画像
検出画像

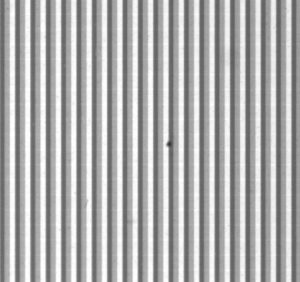

縞背景欠陥検査
縞模様であっても、正確に欠陥を検出することができます。
入力画像

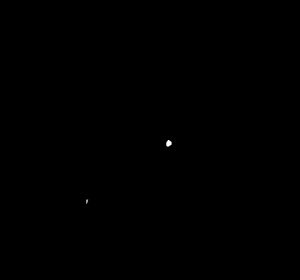

検出画像
標準機能
欠陥検査
白点、黒点、白線、黒線、シミ、ムラ検査
| 色空間変換処理(カラーカメラ対応版のみ) | 色空間変換(RGB,XYZ,HSV,YIQ,YUV,Lab)、色抽出処理 |
|---|---|
| 前処理 | 前処理検査エリア抽出、シェーディング補正、コントラスト強調、繰り返しパターン除去 |
| 各欠陥検査処理 | フィルター(平均、最大、最小等全20種)、特徴量抽出フィルタ、2値化、2値画像処理、特徴量計算(欠陥座標、面積、濃度、周囲長等) |
| 結果データ処理 | 座標変換、OK/NG判定(個数、面積、距離)、データ出力(画面、ファイル) |
連続検査
最大16画面(16種類)の連続検査
検査画像解析・補助
Aスコープ、投影、2値化、欠陥位置表示、ヒストグラム、検査エリア表示、画面拡大表示
外部通信
RS232C、DI/DO、LAN
※ソフトウェア対応は一部オプションになります。
その他
オペレータ/管理者モード切替、画像ファイルのセーブ/ロード、検査内容のファイル出力、設定内容の印刷、DI/DOチェック画面
※標準版(STANDARD)、ラインセンサカメラ対応版(LIN)、カラーカメラ対応版
論文・特許
論文
- 2019年12月：ディスプレイ画質検査におけるAI応用 (ViEW2019)
- 2006年12月：「Implementation of Region-Mura Detection Based on Recursive Polynomial-Surface Fitting Algorithm （AISM2006）」
- 2005年12月：カメラキャリブレーションを用いた液晶欠陥検査システムの座標変換方法
- 2005年3月：FPD 点灯検査用画像処理システムの開発
特許
- 特許第3749726号
