「計数器 めばかり君」は、部品倉庫の入庫時、部品払い出し時、在庫部品の棚卸時などに実施する部品計数作業を、画像処理により補助するシステムです。従来の手作業で行っていた計数作業に対し、「計数器 めばかり君」は画像処理技術により、この計数作業の効率化を実現しました。作業者はモニタ画面の指示に従い部品を“ばらす”だけ。神経を使う細かい計数作業から解放されます。また、作業記録がすべてデータで保存されるため、問題が発生した場合の履歴確認も可能になります。

概要

「計数器 めばかり君」は、部品倉庫の入庫時、部品払い出し時、在庫部品の棚卸時などに実施する部品計数作業を、画像処理により補助するシステムです。本システムにより、今まで人手で行っていた計数作業を大きく改善します。



【めばかり君システム構成】

【めばかり君システム構成】



■計測は簡単 たったの3STEP

「計数器 めばかり君」は、数えたい部品を計測台の上に載せて広げるだけで、カメラが撮影し画像処理により自動で数量を数えます。現場作業者の方に簡単にご利用いただけます。

計測は簡単 たったの3STEP



■重さではなく画像処理で数える

部品の単重の問題(軽量、ばらつき)で、電子秤による計数が難しかった部品に対して、「計数器 めばかり君」は画像処理技術により、計数を可能にし神経を使う細かな計数作業負担を軽減できます。

重さではなく画像処理で数える

■数えた結果を記録に残す

「計数器 めばかり君」は、画像処理ソフトウェアにより部品を数えるシステムなので、作業内容がログとして残ります。今まで難しかった計数作業のトレーサビリティの確保を実現しました。

数えた結果を記録に残す

特徴

特徴1:洗練されたカウント作業機能

【分かりやすい操作画面】

作業画面に認識結果を瞬時に表示します。
次にどんな操作をすれば良いか色により直感的に認識できます。

【分かりやすい操作画面】

【数量判断を補助】

かさなった部分は赤色で注意をうながし、検出数を表示します。

【数量判断を補助】



【多彩な検出機能でカウント】

部品の特徴に合わせて、様々な検出方法を選択可能です。



【多彩な検出機能でカウント】

【部品の向きに依存しない】

大きさだけでは検出できないワークに対して、
形状を複数登録することで検出精度を向上します。
そのため、部品の置かれ方に依存せず検出します。

【部品の向きに依存しない】



【異物判断の補助】

目的ワーク以外の混入に対して、アラームを上げることが可能です。

【異物判断の補助】

サイズ、形状の違うものは赤色で表示
※区別できる精度については、部品の素材や形状、大きさにより違いが有り、判断が難しい場合があります。



【確実な作業支援モード】

例)セーフモードレベル3
部品の重なり2個以上あり、異物が入っている場合は
計数作業を完了できないようにすることができます。

【確実な作業支援モード】

【部品の色指定も可能】

検出したい色を指定して計数することも可能。



【部品の色指定も可能】



特徴2:高精度のカウント技術

【1mmレベルの極小部品の計数も可能】

解像度の理論値は0.1X0.1mm → 1.0X0.5mmセラコン部品実績有。
フレキシブルなカメラ設置構造により、さらに微細なワークに対応可能。



【1mmレベルの極小部品の計数も可能】










特徴3:部品の種類に合わせた管理機能

【部品固有の特徴を保持・管理】

部品の形状を事前に登録しておくことで、誰がいつ計数しても同じ精度を保証します。
登録情報のエクスポート・インポート機能により、登録情報の共有が可能です。



【部品固有の特徴を保持・管理】










特徴4:安心のトレーサビリティ機能

【作業履歴を確認する専用画面】

作業結果のログを残せるため、カウント作業の振り返りが可能です。

【作業履歴を確認する専用画面】



導入効果

計数器 めばかり君の主な導入効果は、「カウント作業の品質向上(精度向上)」と「トレーサビリティの確保(作業ログ保存)」です。更に、手作業でのカウント作業に対しては、作業効率の向上も挙げられます。



【主な部品別の導入効果】

【主な部品別の導入効果】



お客様の数えている部品や作業スタイルにより作業効率の向上には差があります。「計数器 めばかり君導入効果シミュレーション用ヒアリングシート」にお答えいただくと、導入効果の見積もりが可能です。

製品仕様

■カウント機能

・部品サイズ(最小) W:1mm×D:1mm *1
・部品サイズ(最大) W:50mm×D:50mm *2
・不向きな部品素材  透明な樹脂系部品 *3
・不向きな部品形状  立体的で複雑な形状の部品、不定形部品 *4
・最大カウント数量  5桁 *5
・部品登録点数    1万点
・ログ画像保持枚数  80万枚 *6
・異物混入      未対応 *7

*1:形状や素材によりカウントできない場合があります
*2:カウントエリアサイズに対し扱い易いサイズの目安であり仕様的な最大サイズではありません
*3:部品の下側から照明を当てることで影を撮像するシステムのため光が透過してしまう部品は不向きです
*4:撮像した部品の大きさを判断し作業者にバラシの指示を出すシステムのため置き方により部品の大きさが変わったり形そのものが不定形な部品は不向きです
*5:カウンタの桁数で一度に数えられる数ではありません
*6:オーバーレイ付き画像を保存した場合の参考値です
*7:異物混入した場合は誤カウントします。ただし、サイズ、形状の違うものは赤色で表示して注意をうながすことが可能です



■製品構成一覧

【めばかり君スタンダード】

めばかり君スタンダード
※設置スペースは、幅900mm×奥行700mm(目安)が必要です。

項目 仕様概要 構成
画像処理装置 FAST FV1400-c10e64(めばかり君組込済み)/ACアダプタ 標準装備
カメラ/ケーブル CMOSイメージセンサ(カラー)/ USBケーブル 標準装備
レンズ メガピクセル対応レンズ(焦点距離:15mm/WD:489.2-88.9mm) 標準装備
バックライト照明 LEDトレース台(B4) 標準装備
作業台 幅420mm×奥行469mm×高さ923.5mm、帯電防止、部品排出機能 標準装備
キーボード/マウス USB I/F 標準装備
モニター 21.5型タッチパネルモニター 標準装備
バーコードリーダー USB I/F( 対応規格:JAN/EAN, UPC, CODE-39等 ) 標準装備
トレー めばかり君専用トレー Lサイズ1枚/Sサイズ1枚 (幅350 x 奥行480mm) 標準装備
ラベルプリンター ブラザー社製ラベルプリンター QL-800(補給用紙付き) オプション設定



【めばかり君モバイル】

めばかり君モバイル
※お客様が現在使用している台車に直接取付ていただく仕様となっております(写真の天板サイズは75cmx50cmです)

項目 仕様概要 構成
画像処理装置 ノートPC めばかり君ソフトウェアRTLキー付属  (幅329 x 奥行240mm) 標準装備
カメラ/ケーブル CMOSイメージセンサ(カラー)/ USBケーブル 標準装備
レンズ メガピクセル対応レンズ(焦点距離:8mm/WD:100-∞mm) 標準装備
ライト照明 LEDトレース台 A4 (幅350 x 奥行262 x 厚み8mm) 標準装備
フレーム フレームサイズ(幅380 × 高さ550mm)
※フレーム取付方法についてはカスタム対応可能
標準装備
バーコードリーダー USB I/F (対応規格:JAN/EAN, UPC, CODE-39等) 標準装備
トレー めばかり君専用トレー 4枚 (幅320 x 奥行214mm) 標準装備
ポータブル電源 ポータブル電源 626Wh 満充電時約10時間連続稼働 オプション設定
拡張モニター 15インチタッチパネルモニター On-Lap 1503I オプション設定
ラベルプリンター ブラザー社製ラベルプリンター QL-800(補給用紙付き) オプション設定

お試しサンプル計数

「計数器 めばかり君」を使って数えてみたい部品をお送りください。「計数器 めばかり君」は、使用感がとても重要なツールです。送っていただいた部品の計数作業を実際に行い、その結果をご報告させていただきます。結果は「評価結果報告書」と使用感が分かる「動画」にて、ご報告させていただきます。
動画の事例ご紹介はこちら

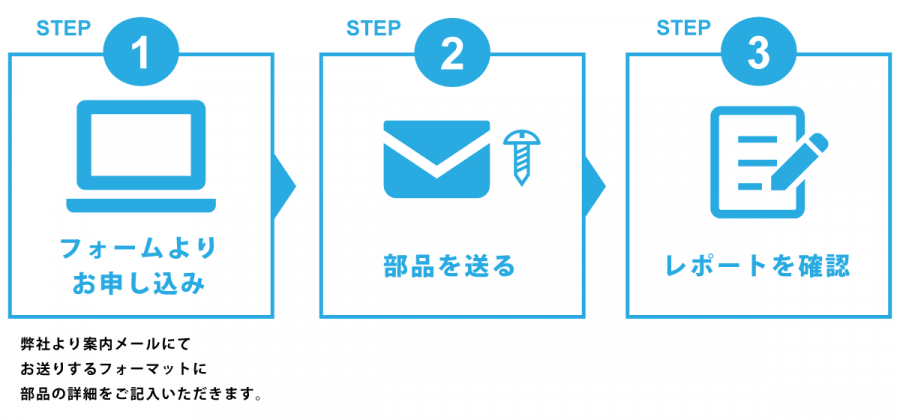

お申込み手順

STEP1
計数部品の登録
お申込みボタンよりサンプル計数部品をご記入ください。
STEP2
メールの確認
お申込み後、弊社より案内メールをお送りします。
STEP3
サンプル計数部品を送付
案内メールにしたがい、サンプル計数部品を送付いただきます。
STEP4 弊社にてサンプル計数作業を実施・評価レポートを報告

注意事項

  • サンプルは最大5品種までとなります。
  • 返却が必要な部品は事前にご連絡ください。
  • 評価報告にて作成した動画は「計数器 めばかり君」の紹介動画として活用させていただきます。
  • 公開不可の部品に関しましては、お手数ですが事前にご連絡ください。

サンプル計数申し込み

紹介動画

製品紹介動画

計数器 めばかり君の「使い方」「仕組み」「実演」のすべてをご紹介します。是非ご覧ください。

使用感を動画で実感!登録・計数作業デモ【ネジ】

「計数器 めばかり君」を使用した実際の各種部品の登録作業と計数作業を動画でご紹介します。
他、全11種類の部品の動画はこちらよりご覧いただけます。

使用感を動画で実感!登録・計数作業デモ【コンデンサ】

「計数器 めばかり君」を使用した実際の各種部品の登録作業と計数作業を動画でご紹介します。
他、全11種類の部品の動画はこちらよりご覧いただけます。

関連製品・サービス

関連記事

資料ダウンロード

めばかり君 資料一式

お問い合わせ

お気軽にお問い合わせください。

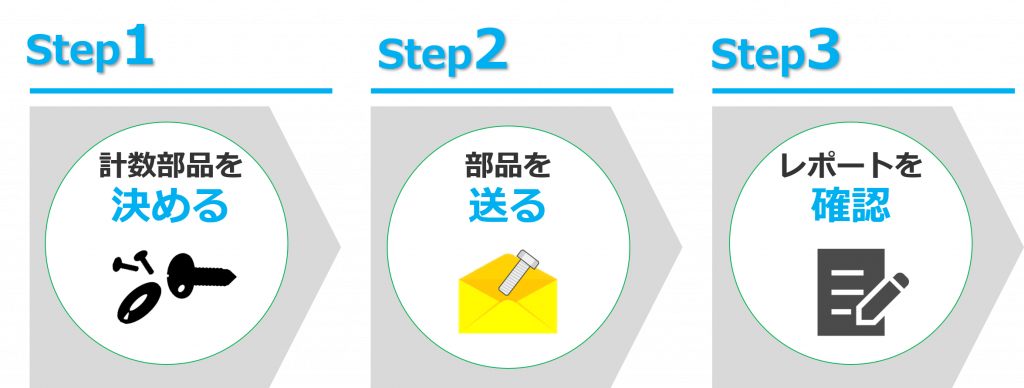

お試しサンプル計数
