C2000™ リアルタイム・マイコン搭載システムの開発から製造まで
東京エレクトロンデバイスは、Texas Instruments社の特約店として、C2000™ リアルタイム・マイコンを取り扱っており、また、設計・量産受託サービスとして、C2000™ リアルタイム・マイコンを使用するさまざまなアプリケーションについて、お客様の仕様・要求に対し、試作~量産~サポートまでワンストップサービスを提供します。

【半導体不足を乗り越える!】ホワイトペーパーセットの無料ダウンロードはこちら

特徴

C2000™ リアルタイム・マイコンは、デジタル制御電源やモータ制御などのパワーエレクトロニクスに特化したさまざまな機能を搭載しています。拡張された高速数値演算機能、高分解能PWM、高速ADCを始めとしたパワーエレクトロニクス用に調整されたペリフェラル群により、産業用と車載用の各アプリケーションで優れた性能を発揮します。40MHzから200MHz、38ピンから256ピンまでのコード互換を持った幅広い製品ラインナップがあります。



C2000™ リアルタイム・マイコンロードマップ



主な機能

・パワーエレクトロニクスに特化したペリフェラルを搭載
・豊富なリファレンスデザインとサンプルコード
・初期導入の負荷軽減および開発時間、工数の削減

仕様

・C28x 32ビットCPU 動作周波数 40M~200MHz (最大デュアルコア)
・浮動小数点演算ユニット(FPU32、FPU64)
・浮動小数点制御補償器アクセラレータ(CLA)
・ビタビ複素演算ユニット (VCU)
・三角関数演算ユニット(TMU)
・構成可能ロジック・ブロック(CLB)
・フラッシュ最大16KB~1.5MB、RAM 6KB~338KB(ECC保護・パリティ保護)
・最大4x高速ADC 12ビット1M~12.5MSPS / 16ビット1MSPS
・最大24ch 多機能・高分解能(150ps) PWM
・最大8x ウィンドウ・コンパレータ(10/12bit DAC スロープ補償付)
・最大3x 12ビット DAC出力
・最大7x プログラマブル・ゲイン・アンプ (PGA)
・ΔΣ復調入力、キャプチャ入力(eCAP)、エンコーダモジュール(eQEP)
・シリアル通信 (UART、SPI、LIN、I2C、CAN、CAN-FD、McBSP、USB2.0、FSI、10/100 Ethernet)
・外部パラレルバス(EPI、EMIF、uPP)
・EtherCAT スレーブ・コントローラ(ESC)
・内蔵3.3Vレギュレータ(VREG)、温度センサ
・内蔵10MHzオシレータ x2、クロック消失検出回路
・パワー・オン・リセット(POR)、電源監視リセット(BOR)
・リアルタイムJTAGデバッグ、リアルタイム解析ユニット (ERAD)

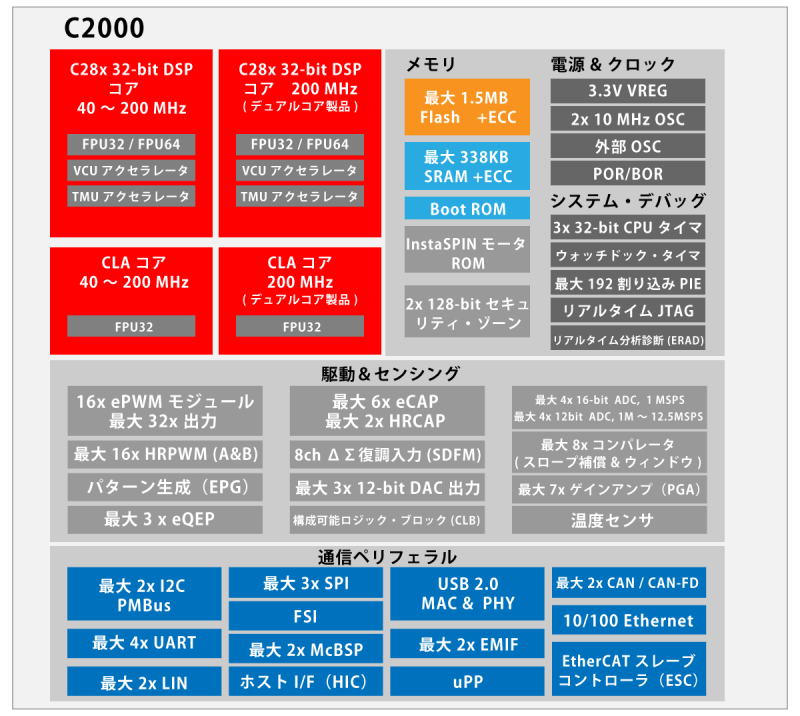

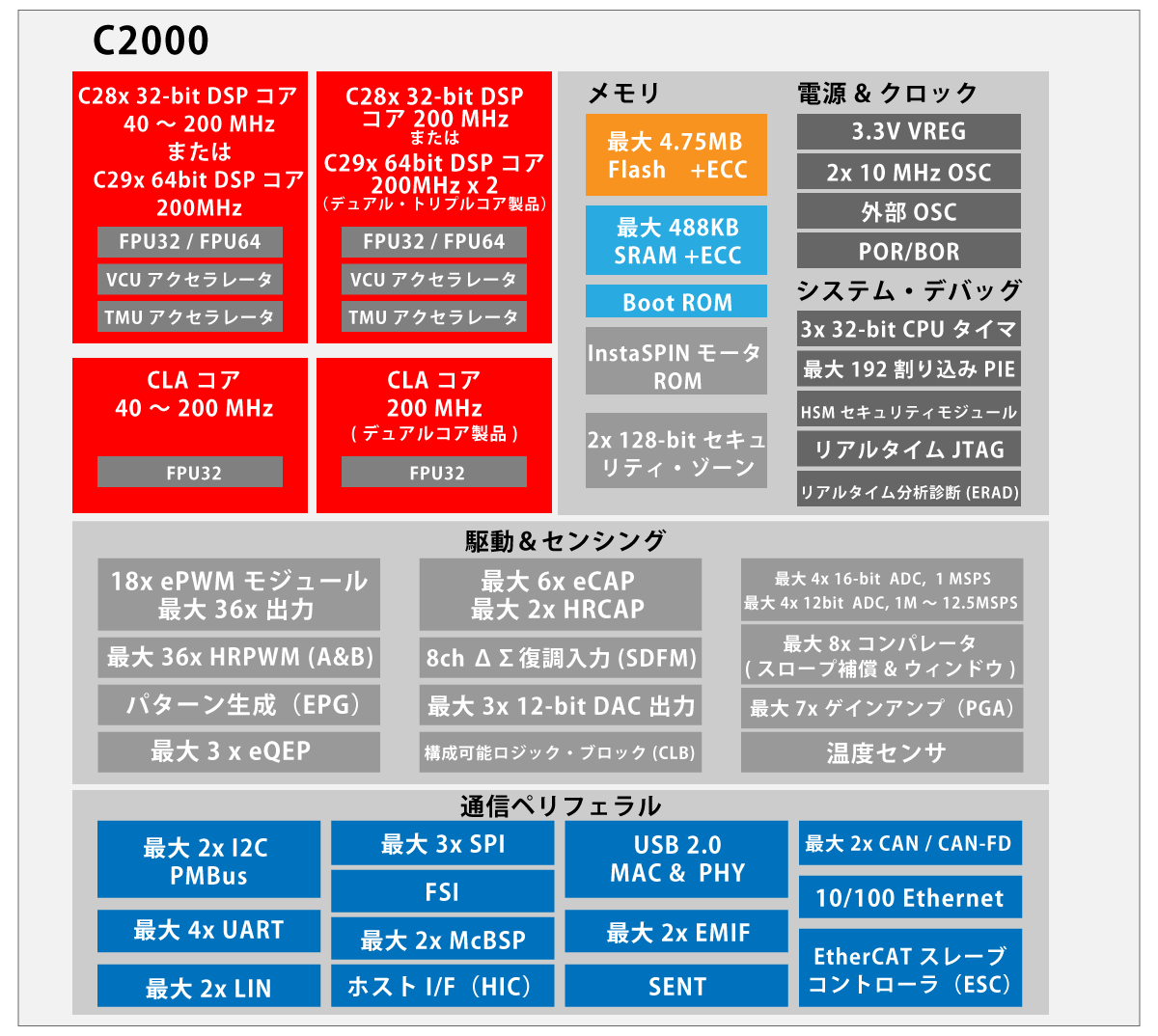

C2000™ リアルタイム・マイコン ブロック図

ターゲットアプリケーション

【電気自動車 (EV)】
・充電ステーション(AC/DC)
・オンボード充電
・トラクションコントロール
・走行動力モーター
・補助モーター
・パワー・ステアリング
【家電製品】
・換気扇
・冷蔵庫
・洗濯機
・HVAC (エアコン)
【産業用ドライブ】
・サーボ・ドライブ
・AC ドライブとインバータ
・CNC
・工作機械
・溶接機
・ロボット
・エレベータ
・ドア制御
・産業用電源(AC/DC)
【モーター制御全般】
・テレコムとサーバーの電源
・UPS (無停電電源)
・ワイヤレス・パワー伝送
・電力変換(DC/DC)



【再生可能エネルギー】
・ソーラ発電用インバータ
・風力発電用インバータ
・パワーコンディショナー
・蓄電池
【デジタル電源全般】
・テレコムとサーバーの電源
・UPS (無停電電源)
・ワイヤレス・パワー伝送
・電力変換(DC/DC)
【ライティング】
・LED照明
・高輝度放電灯
・液晶TV バックライト
【センシングおよび制御全般】
・バッテリ・テスト機器
・電力線通信
・レーザー計測器

開発事例

デジタル電源の構成例

C2000™ リアルタイム・マイコンは、電気自動車 (EV)から発電システム、民生機器まで、さまざまなアプリケーションのデジタル電源制御で使用されており、処理速度と精度の両立と、効率、性能や信頼性の向上を実現します。

下記の例では、再生可能エネルギー向けシステム用蓄電池充放電コントローラアプリケーションにおけるデジタル電源制御のためにC2000™ リアルタイム・マイコンを使用しています。



C2000™ リアルタイム・マイコンを用いたモーター制御の構成例

関連リンク:Smart Power Solution(東京エレクトロンデバイス長崎)



モーター制御の構成例

C2000™ リアルタイム・マイコンは 、 シンプルな機械式回転子センサから高性能モーター制御システムまで、3 相の各種機器を中心にさまざまなアプリケーションのモーター制御で使用されており、速度の制御と、効率、性能や信頼性の向上を実現します。

下記の例では、産業用モーター制御アプリケーションにおけるモーター制御のためにC2000™ リアルタイム・マイコンを使用しています。EtherCATなどのプロトコルを追加するために、C2000™マイクロコントローラのシリアル・ペリフェラル・インターフェイス(SPI)を通じてAMIC110などのプロセッサ製品との通信が可能です。

C2000™ リアルタイム・マイコンを用いたモーター制御の構成例



ユースケース:電気自動車(EV)充電ステーションの構成例

排気ガスの排出量をゼロにし化石燃料への依存度を低減するため、多様な施策が進んでいます。電気自動車業界はEVの普及とともに公共 EV 充電ステーションがグリッド (商用電力網) に接続され、住宅用の充電ステーションも需要に対応して大幅に増加することが見込まれています。

このような環境でC2000™ リアルタイム・マイコンは 、 高速演算可能なCPUとアクセラレータ、豊富なアナログ機能、高分解能なパルス制御で高圧から低圧への電力変換に際して高精度で安全な制御を実現することができます。

電気自動車(EV)充電ステーションの構成例

デジタル電源とC2000

デジタル電源制御にC2000™ リアルタイム・マイコンを使用するメリット

C2000™ リアルタイム・マイコンは、重要な計算性能とアナログ処理に関する速度と精度を両立しており、デジタル電源アプリケーションで求められる高周波制御ループに必要なフレキシブルで高分解能のパルス幅変調 (PWM) 波形を生成します。



・過電流と過電圧からの保護
C2000™ リアルタイム・マイコンは、PWM モジュールに直接接続するコンパレータを内蔵しており、過電流や過電圧、また電流の不足や低電圧のイベントが発生した場合に、出力を安全な状態や既知の状態に変更することができます。



・高効率スイッチング
C2000™ リアルタイム・マイコンは、ソフトウェア・プログラマブルで、最小ステップ・サイズが 150ps である高分解能 PWM などの内蔵機能を活用すると、さまざまなシステム要件に対応する幅広い設定が可能になります。  最大 4 種類の比較モジュールを使用して、さまざまな PWM 方式を生成できます。



・バレー・スイッチング*
新しいタイプ 4 PWM を採用した C2000™ リアルタイム・マイコンは、専用のオンチップ・ハードウェアを使用し、外部回路を追加することなく、バレー・スイッチング PWM 制御をサポートします。



デジタル電源EVMおよびリファレンスデザインリスト



TIから提供される豊富なリファレンスデザインおよびサンプルコードを利用することで初期導入の負荷軽減、開発時間および工数の削減が可能です。

タイプ トポロジー TI Reference
Design #
定格電力 入力 出力 効率 対応
C2000 製品
写真
DC/DC Peak Current Mode Control PSFB Converter TIDM-02000 300W 200-400VDC 12VDC 92% F28004x TIDM-02000
DC/DC 2Ph Interleaved LLC TIDM-1001 500W 370-410VDC 12VDC 95%

F2837x

F28002x

TIDM-1001
DC/DC CLLC Resonant Dual Active Bridge (DAB) TIDM-02002 6.6kW 400-600VDC 280-450VDC 98% F28004x TIDM-02002
DC/DC Dual Active Bridge (DAB) TIDM-010054 10kW 700-800VDC 380-500VDC 98% F28004x TIDM-010054
DC/DC Current-mode LLC PMP41006 1kW 110Vac/220Vac 12VDC 99% F28004x PMP41006
DC/DC phase-shifted full bridge with active clamp PMP23126 3kW 350V to 420V 12VCD 97.74% F28004X PMP23126
DC/AC 1Ph DC/AC TIDM-HV-1PH-DCAC 600W 400VDC 110Vac/
220Vac
98% F28004x
F2837x
TIDM-HV-1PH-DCAC
AC/DC Valley Switching Boost PFC TIDM-1022 750W 110Vac/
220Vac
400VDC 92% F28004x TIDM-1022

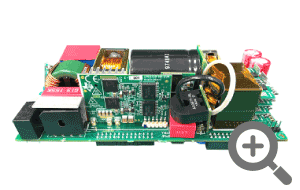

AC/DC CCM totem pole bridgeless PFC and half-bridge Voltage mode LLC TIDA-010062 1kW 110Vac/
220Vac
12VDC 99% F28004x
F28002x
F28003x
TIDA-010062
AC/DC Vienna Rectifier-based 3Ph PFC TIDM-1000 2.4kW 110Vac/
220Vac
600VDC/ 700VDC 98% F2837x
F28004x
F2838x
TIDM-1000
Bi-directional
AC/DC
DC/AC
Bi-Directional 3Ph Interleaved Totem-Pole
CCM PFC/Inverter
TIDM-02008 3.3kW 110Vac/
220Vac
380VDC 98% F28004x
F2837x
TIDM-02008
380VDC 120Vac/ 220Vac
AC/DC 3Ph Interleaved Totem-Pole
CCM PFC
TIDA-01604 6.6kW 110Vac/
220Vac
400VDC 98% F28004x TIDA-01604
Bi-directional
AC/DC
DC/AC
3Ph PFC/Inverter Full-bridge TIDA-01606 10kW 800VDC/ 1000VDC 400VAC 98% F2837x TIDA-01606
400VAC 800VDC/ 1000VDC

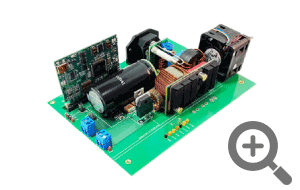

C/DC 1Ph totem-pole bridgeless PFC PMP23069# 3.6kW 110Vac/220Vac 380VDC 98.7% F28002x
F28004x
PMP23069#
AC/DC Variable-frequency, ZVS, 5-kW, two-phase totem-pole PFC PMP40988# 5kW 180Vac ~ 305Vac 475Vdc 99.2% F28004x PMP40988#
Bidirectional
AC/DC
DC/AC
11-kW, bidirectional, three-phase ANPC Inverter/ PFC TIDA-010210# 11kW 600V to 800VDC 400VAC 98.5% F28004x TIDA-010210#
400VAC 600V to 800VDC

設計・量産受託

搭載システムの開発から製造まで

デジタル電源やモーター制御などのパワーエレクトロクス開発には、電源やモータの知識に加えてソフトウェア開発の技術知識が必要となります。

また、開発した製品の評価を行うには専用の評価設備が必要となり、一から開発を始めると膨大な費用と工数がかかってしまいます。

東京エレクトロンデバイスグループでは、C2000™ リアルタイム・マイコンを使用したアクチュエータ制御およびデジタル電源の開発・製造実績がございますので、お客様のご要望に合わせ、試作~量産~サポートまでワンストップサービスを提供します。

設計・製造概要

・基板設計
‐ 部品選定
‐ 回路設計(回路シミュレーション)
‐ アートワーク設計

・電源設計

・筐体設計

・デジタル設計
‐ ソフトウェア設計
‐ FPGA回路設計

・製造・検査
‐ 部品手配
‐ 基板実装
‐ 信頼性試験

関連リンク:設計受託サービス 量産受託サービス

開発実績

・再生可能エネルギー向けシステム用電力変換装置(Smart Power Module
再生可能エネルギー向けシステム用にC2000™ リアルタイム・マイコンを使用した電力変換装置を自社製品として提供しており、お客様のご要望に合わせたカスタマイズが可能です。

– 蓄電池充放電コントローラ [1][2]
– 系統連携DC-ACインバータ [3]
– 太陽光発電向けDC-DCコンバータ [4]

再生可能エネルギー向けシステム用電力変換装置(Smart Power Module)

関連リンク:Smart Power Solution(東京エレクトロンデバイス長崎)

再生可能エネルギー向けシステム用電力変換装置において弊社が対応可能な仕様範囲および弊社が保有する開発・検査用設備は下記となります。



※対応可能な仕様範囲

機能 入力電圧 出力電圧 電流 電力
DC/DC*1 650V 380V 90A 50kW
AC/DC*2 380VAC(3相) 380VDC 38A AC 25kW
DC/AC 750VDC 400VAC(3相) 75A AC 50kW
充電コントローラ*1 580V(BT) 380V 100A(BT) 50kW
系統連系インバータ*2 380VDC 380VAC(3相) 38A AC 25kW
PV/風力コンバータ*3 650V(PV) 380V 90A(PV) 50kW

*1:充放電(双方向動作)可能
*2:AC/DC=系統連系インバータ(双方向動作可能)
*3:DC/DC=PV/風力コンバータ



※開発・検査用設備 (2021年12月現在)

名称 型式 メーカー 数量 定格
電源環境シミュレータ ES36000T NF 1 3相36kVA
電源環境シミュレータ ES6000W 1 6kVA
三相信号発生器 TG1703 1 1.00Hz~500.000Hz
LC負荷装置 FUK54128 1 3相6kVar
回生型DC負荷DC電源 APLⅡ Myway 6 max 400V/28A
パワーアナライザ WT1800/WT3000 横河 3
ソーラーアレイシミュレータ 62150-1000S/A620028 Chroma 6 1000VDC 15A
三相抵抗負荷 3RZ-200-12A 山菱電機 5 AC 3φ 200V 電流0~34.6A
三相トランス NETK060AX+K 布目電機 6 60kVA(380V-200V変換)
大容量スイッチング電源 PAT650-12.3T 菊水電子工業 1 0~650V/0~12.3A
大容量スイッチング電源 PAT80-100T 菊水電子工業 1 0~80V/0~100A
負荷抵抗器 RZ-50-5BS 山菱電機 2 単相2線50V 5A~100A 5kW
耐圧試験器 TOS5101 菊水電子工業 1 10kV(AC/DC)
回生型双方向交流電源(グリッドシミュレータ) 61860 Chroma 1 3相 60kVA
回生型双方向直流電源 PSB1000-80JP-60-RS Elektro-Automatik 1 1000VDC 60kW
恒温恒湿室(ウォークインチャンバー) TBR-6EW0P2T Espec 1 -10℃~+60℃ 槽内寸法:3.5m(D)×3.5m(W)×2m(H)
