汎用画像処理装置 製品外観

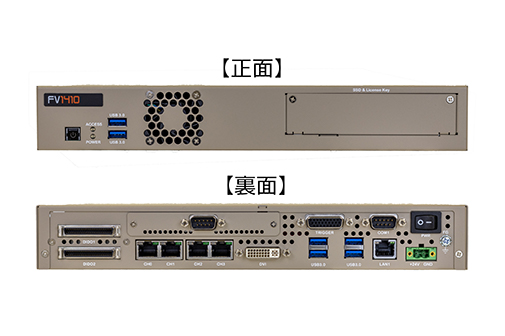

汎用画像処理装置 製品外観 正面 裏面
拡大表示

高い信頼性と高速性を両立したファーストの汎用画像処理装置は、ソフトウエアと組み合わせることであらゆる画像処理ソリューションを実現します。オリジナルの豊富な画像処理ライブラリがユーザ独自のプログラミングを支援します。

特徴

高い信頼性と高速性を両立した汎用画像処理装置

FA向け小型汎用画像処理装置

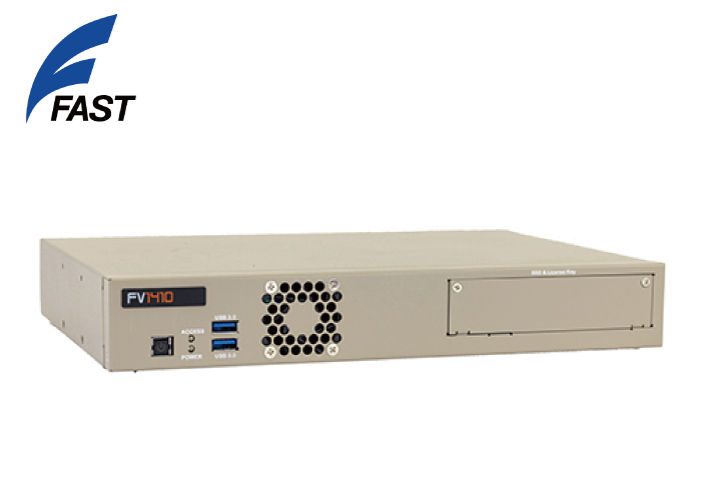

FV1410-W/FV1410-C

FA向け小型汎用画像処理装置
A4サイズの小型筐体に、PoE×4ポートのカメラ入力とUSB3.0×4ポートのカメラ入力と32点のDI/DO等の豊富なインターフェースを装備。高速・高機能とコンパクトサイズを両立した小型画像処理装置です。計測・検査・位置決めシステムなど多彩な用途に利用できます。OSには、Windows 10 IoT Enterprise 64bitを搭載しています。絶縁型デジタル入出力のオプションでPNP対応が可能です。
FA向け高速汎用画像処理装置
FV2340-C

FA向け高速汎用画像処理装置
ファースト社製のアルミ筐体に、産業用部品(マザーボード・電源装置・空冷用ファン・SSDなど)を組込んだ産業用途向けコントローラです。アナログカメラからデジタルカメラ(CameraLink)まで豊富な種類のカメラに対応した各種画像入力ボードを選択して搭載可能です。画像処理としてはもちろん、汎用制御装置としてなど多目的利用に好適な装置です。

製品仕様

FV1410-W/FV1410-C
システム
CPU Intel Core i5-7440EQ 2.9GHz
チップセット Intel QM175
メモリ DDR4 2400 8GByte(4GB x 2)
DDR4 2400 16GByte(8GB x 2)(オプション)
バッテリー コイン型 リチウム電池(CR2450)
カメラインターフェース
GigE Vision 4ch 入力
・IEEE802.3af Class2に対応(最大出力電力7W)
・PoEカメラを自動認識して電源供給(Smart PoE)
・ジャンボパケット(9KByte)対応
・突入電流、過電流、短絡保護回路実装
・PSE Alternative A対応
USB3 Vision 4ch入力
・4ch各ポートにUSBホストコントローラを実装
I/Oインターフェース
絶縁型デジタル入出力 32点DI/32点DO (16点DI/16点DOコネクタを2個実装)
ノイズフィルタ及びパルスジェネレータ機能を搭載
NPN(標準)、PNP(オプション)
外部 I/O TTL 入力 x 4(外部トリガ入力用)
オープンコレクタ 出力x 4(カメラトリガ出力用)
イーサネット 10BASE-T/100BASE-TX/1000BASE-T(GbE)
シリアルポート RS-232 x 2(COM1,COM2)
USB USB3.0 x 2(USB キーボード & マウス用)
USB2.0 x 1(内蔵 USB ライセンスキー用)
映像出力 DVI-Iシングルリンク (QWXGA 2048 x 1152をサポート)
デジタル / アナログ 両対応 (変換コネクタでアナログモニタ使用可)
ストレージデバイス
SATA SSD 2.5インチSSD  (容量は市場動向により変化します。)
SATA III (6Gbps)対応
ソフトウェア
OS FV1410-W:Windows 10 IoT Enterprise 64bit 画像処理ライブラリWIL標準搭載
FV1410-C :Windows 10 IoT Enterprise 64bit 画像処理ライブラリWILオプション
電源
DC 入力 DC24V±10% 入力
DeviceNet準拠コネクタ(2ピン,固定金具付)を実装
冷却
FAN システムファン x 1 (排気用 PWM コントロール機能付き)
周囲環境
動作温度・湿度 0℃ ~ 40℃/30~85%RH (結露の無いこと)
適合企画※1 CEマーキング:EMI:EN55032,EN55024
FCC:Part15,SubpartB
環境規則 RoHS
外観/材質
外形寸法 297(W) x 210(D) x 45(H) mm (A4 サイズ) ゴム足を付けた場合+6.4(H)mm

※1 本装置単体で適合できるよう設計されております。お客様が製作される機械・装置・設置に関しては、設置した状態での適合確認が必要となります。
※2 本記載の内容は、予告無く変更する場合があります。
※3 記載している製品名は、各社の商標または登録商標です。





FV2340-C
CPU Core i5-6500 3.2GHz (4Core 4Thread)
Core i7-6700 3.5GHz (4Core 8Thread)
Pentium G4400 3.3GHz(2Core 2Thread)
メインメモリ DDR4-2400 4GB / 8GB / 16GB
チップセット intel Q170
PCIスロット 2スロット
PCI Express
(×4)スロット
1 スロット(B) Gen3
PCI Express
(×16)スロット
1 スロット(A) Gen3
アナログVGA 初期設定 800×600 16bit 最大 1920×1200 32bit
DVI-I(DVI-D single) 初期設定 800×600 16bit 最大 1920×1200 32bit
Displayport++ 初期設定 800×600 16bit 最大 4096×2304 32bit
LAN オンボード(10BASE-T/100BASE-TX/1000BASE-T) 2 ポート
※LNX の場合は 1 ポート(LAN1)のみ使用可
シリアル 1ポート
PS/2コネクタ 1
USB(USB2.0) 背面2ポート、正面1ポート
USB(USB3.0) 背面4ポート
カメラI/F(PoE)
カメラI/F(USB3.0)
ファイル装置 システム SSD(システム兼データ)
データ  SSD / HDD (オプション)
外形寸法 横幅145mm×奥行き311.5mm×高さ275mm(ゴム足含まず)
ゴム足(高さ) 6mm
重量 約5.0kg(取付金具は含まず)
電源電圧 AC100V~240V
電源周波数 50/60Hz
消費電力 480VA以下
動作周囲温度 0~40℃
動作周囲湿度 30~85%RH(結露のないこと)
保存周囲温度 -20~60℃
保存周囲湿度 95%RH以下
適合規格 低電圧指令:EN 60950-1
EMC 指令:EN55022/EN55024
画像入力ボード
(オプション)
PCI-Express FVC07CLBa / FVC07CLMF / FV-GP440a
デジタルI/Oボード
(オプション)
PCI-Express FV-II320
PCI     FIO01a
OS FV2340-C7e32:Windows Embedded Standard 7 32bit
FV2340-C10e64:Windows 10 IoT Enterprise 64bit
画像処理ライブラリ WIL



オプション製品

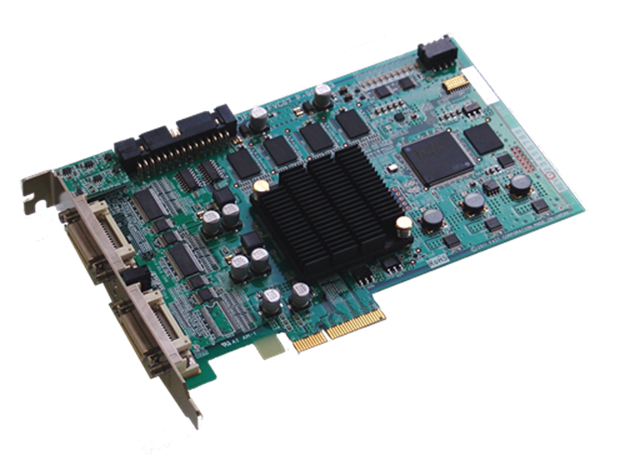

FVC07:カメラリンク(Base/Medium/Full)
画像入力ボード[PCI Express]

FVC07:カメラリンク(Base Medium Full)画像入力ボード[PCI Express]FVC07はカメラリンク(Base/Medium/Full Configuration)入力が可能なPCI Expressバス仕様の画像入力ボードです。
more>>

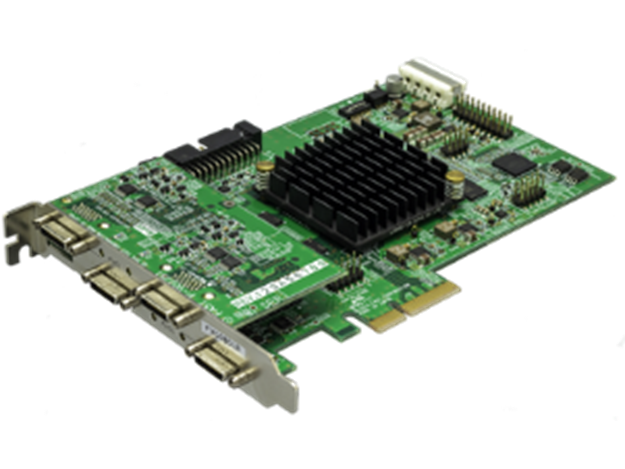

FVC08CLB:PCI Express バス仕様
カメラリンク(Base)画像入力ボード

FVC08CLB:PCI Express バス仕様 カメラリンク(Base)画像入力ボードBaseコンフィギュレーション対応の画像入力ボードです。1ボードに4台のカメラが接続できます。 PoCL規格のカメラに対応しています。FVC08CLBではカメラがPoCLか非PoCLかを自動認識します。
more>>

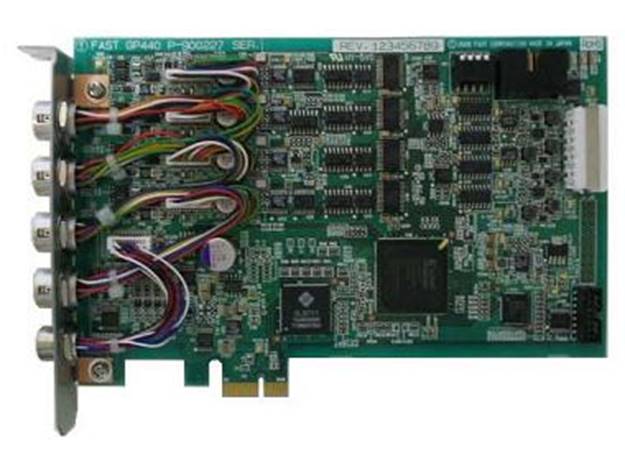

FV-GP440a: アナログ(標準/非標準)画像入力ボード
[PCI Express]

FV-GP440a アナログ(標準 非標準)画像入力ボード[PCI Express]
アナログカメラ規格のカメラを4台接続できるPCI Epress対応の画像入力ボードです。
more>>

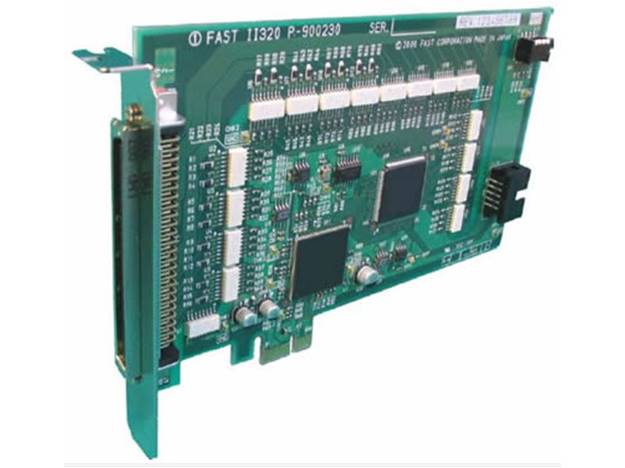

FV-II320:フォトカプラ絶縁I/O(各32点)ボード
[PCI Express]

FV-II320:フォトカプラ絶縁I O(各32点)ボード[PCI Express]
絶縁型デジタル入出力により外部機器との接続が行えるPCI Expressバス仕様のI/Fボードです。
more>>

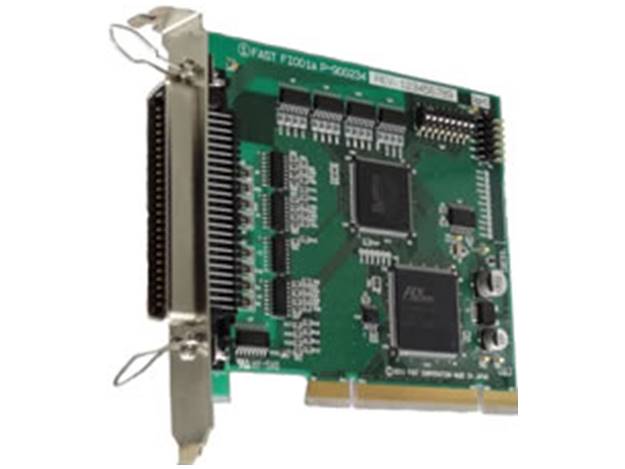

FIO01(a): フォトカプラ絶縁I/O(各16点)ボード[PCI]
FIO01(a) フォトカプラ絶縁I O(各16点)ボード[PCI]
絶縁型デジタル入出力により外部機器との接続が行えるPCI バス仕様のI/F ボードです。
more>>
