画像処理装置 FV1420

多くの画像処理システムで必要十分とされる機能をコンパクトに完結

• 画像処理ライブラリの動作が最適化されたシステム環境
• A4サイズの小型筐体（横幅297mm×奥行210mm×高さ45mm）・最大8chのカメラ入力とDIDO
• 産業用部品で実現される高いFA品質と堅牢性、長期安定供給、長期修理対応

画僧処理ライブラリの実行環境としての最適化

画像入力からルールベースの画像処理とAI画像処理、各種通信までの画像処理システムのアプリケーションに必要な各処理を、相性問題の懸念無く安心してお使いいただけます。

FV1420シリーズでは第12世代インテル® Core™ プロセッサー（Intel® 12th Generation Core™ i5-1250PE）を搭載し、前世代のFV1410シリーズ（第7世代CPU）と比較して、画像処理の実行時間が約1.7倍に高速化しています。画像処理を搭載した各種装置の位置決めや計測、検査などに掛かる時間を短縮できます。

表：前世代比での高速化

※WIL推論ライブラリWIL-PDL：当社のAI推論、画像処理ライブラリWILのオプションライブラリ AIプラットフォーム

A4サイズの小型筐体・最大8chのカメラ入力とDIDO

筐体サイズは横幅297mm×奥行210mm×高さ45mmとA4サイズの小型さと、最大8ch（GigE VisionとUSB3 Visionを各4ch）のカメラ入力の豊富さを両立しています。32点の絶縁型デジタル入出力（PNP対応可能）も持ち合わせていますので、特殊な用途を除く多くの画像処理システムで必要十分な機能をコンパクトに完結することができます。

また、Gigabit Ethernet（1ポート）やUSB3.2（2ポート）、シリアル（2ポート）、ディスプレイ出力（HDMI TypeA、VGA）、外部I/O（カメラのランダムトリガ制御用I/F、TTL入力に対応）などの入出力も充実しています。

より柔軟な構成が必要な場合には、最大4枚のPCIeボードを搭載可能な「画像処理装置 FV2350」のご用意もございますので、あわせてご検討いただけましたら幸いです。

最大8chのカメラ入力

GigE Vision（PoE対応）のポートを4個とUSB3 Visionのポートを4個搭載することで、ハブなどを使用することなく単体で最大8chのカメラを接続できます。

チャタリングノイズ除去フィルター機能

フォトカプラ絶縁I/Oでは、入力信号のON状態維持が設定された時間継続されたものを有効として判定することで、チャタリングノイズを除去する機能を利用できます。

パルスジェネレータ機能

各種入力信号を基準に信号生成を行う機能モジュールです。カメラへのトリガ信号や照明へのストロボ発光信号、その他の接続機器への制御信号などを出力することができます。

産業用部品で構成される高いFA品質と堅牢性、長期安定供給、長期修理対応

産業用部品（マザーボード・電源・空冷ファン・SSDなど）で構成し、搭載OSも組み込み向けを採用することで、高い品質と堅牢性、長期安定供給を実現しています。また、製造終了後も6年間の長期修理対応をご提供しています。

組み込みOSのサポート

表：Windows11とWindows10のIoT Enterpriseの終了日

出典①：https://learn.microsoft.com/ja-jp/lifecycle/products/windows-11-iot-enterprise-ltsc-2024
出展②：https://learn.microsoft.com/ja-jp/lifecycle/products/windows-10-iot-enterprise-ltsc-2021

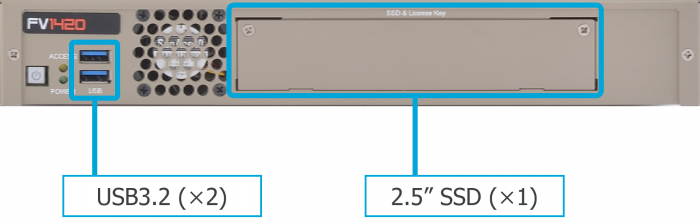

ファイル装置

• リムーバブルタイプのSSDをフロントベイに搭載
  システムSSDの不具合時に本体正面から交換可能でメンテナンスが容易
• バックアップ用SSD（オプション）
  万が一のシステムSSDの不具合時にも速やかな復旧が可能（1装置につき1台までの販売）

FV1420-W11/C11、F1420-W10/C10

［注1］本装置単体で適合できるよう設計されております。
お客様が製作される機械･装置･設置に関しては、設置した状態での適合確認が必要となります。
※本記載の内容は、予告無く変更する場合があります。
※記載している製品名は、各社の商標または登録商標です。
