実装基板ができるまで【詳細編】
第2章：部材の払い出し

はじめに：第1章のおさらいと本章の位置づけ

前章（第1章）では、実装基板の品質は「工程ごとの作業」ではなく「工程間のつながり」によって決まる、というテーマをお伝えしました。

設計データが工場に渡ってから一枚の基板として仕上がるまでには、部材準備、SMT工程、挿入・後付け、検査といった複数の工程が連なり、前工程の状態が次工程の作業条件や品質結果に影響していきます。

本章で取り上げる「部材の払い出し」は、その“つながり”の起点となる工程です。SMT工程の前段に位置し、ここでの正確さと段取りの良さが、後の実装品質・作業性・手戻りリスクに直結します。地味な工程に見えて、実は基板製造の品質を左右する最初の分岐点でもあります。

部材の払い出しとは

「部材の払い出し」とは、製造指示書とBOMに基づき、必要な電子部品を資材倉庫から製造現場へ出庫する作業のことです。

少量多品種の生産工場では、機種切替が頻繁に発生するため、この作業も日常的に繰り返されます。

一般的な流れは次のとおりです。

• 製造指示書・BOMの確認（品番・ロット数の確認、必要部品と数量の算出）

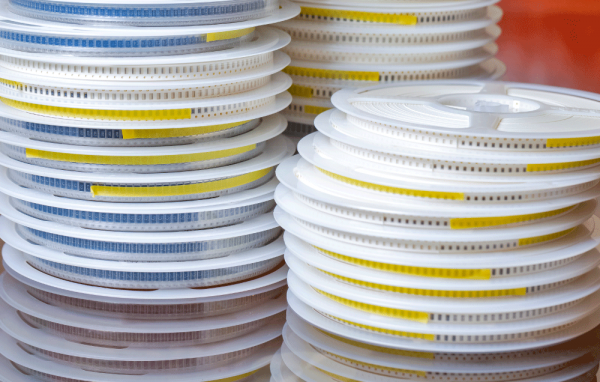

• 部品のピッキング（倉庫からの取り出し、リール品・トレイ品・バラ品の準備、必要に応じたリール化・トレイ移し替え）
• 照合・チェック（メーカー、型番、数量、荷姿の確認）
• 現場への払い出し（SMTラインおよび手挿入工程への供給）
• 実績記録（使用数量、残数、ロット情報の記録、不足部品の算出）

一連の作業は単純に見えますが、次工程での作業条件を“作り込む”工程でもあります。

設計・調達・品質――それぞれの立場から見た「払い出し」

部材の払い出しは、製造現場だけの話ではありません。設計・調達・品質のそれぞれの判断が、この工程の負荷と品質リスクに直接影響します。

• 設計部門：使用部品の種類が多いほど、払い出し工数と誤払い出しのリスクが増えます。設計段階での部品共通化・種類削減が、量産時の実装コスト低減と品質安定に効いてきます。
• 調達部門：同じ型番でも、リール／トレイ／バラといった荷姿の違いが、現場での準備工数や取り違えリスクに影響します。イレギュラーな荷姿での購入は、現場側で追加作業を発生させます。
• 品質部門：後工程の検査で見つかる不具合の中には、部材払い出しの段階に起因するものが少なくありません。原因の切り分けを行う際、この工程の作業実態を理解しておくことが、根本原因の特定を早めます。

つまり払い出しは、“現場の作業”であると同時に、“設計・調達・品質の判断が集約される場所”でもあります。

払い出しミスが後工程に及ぼす影響

各工程で最大限のチェックはしていますが、万が一払い出しにミスが混入すると、その影響は後工程全体に波及します。

• 誤実装（意図しない部品が基板に載る）
• ライン停止（気付いた時点で作業を止めざるを得ない）
• 手直し作業（既に実装された部品の除去・再実装）
• 後工程での基板破壊（通電時に部品が破損するケース）
• 不良の流出（検査で拾いきれず出荷後に発覚するケース）

特に厄介なのは、外観上は正しく実装されているように見えるケースです。

定数違いの部品などは、後の通電・機能検査まで発見されないこともあり、その時点では原因追跡と手戻りコストが大きくなります。

だからこそ払い出し工程は、「正しく揃える」だけでなく「間違えない仕組み」を工程内に組み込むことが重要になります。

東京エレクトロンデバイス長崎における取り組み：仕組みで間違いを防ぐ

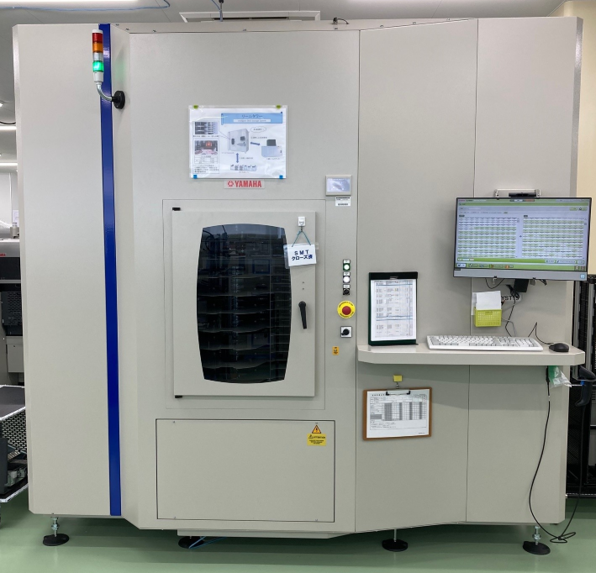

東京エレクトロンデバイス長崎では、払い出し工程での誤りリスクを低減するため、リール品を中心に自動倉庫を活用した部材管理を行っています。

人手による棚探しではなく、部品番号入力による自動出庫としているため、取り違えリスクが構造的に低減されます。

自動倉庫の運用を含めた現場の様子や、実際の取り違え事例については、以下の記事で詳しく紹介しています。あわせてご覧ください。

まとめ：払い出しは“最初のつながり”を作る工程

部材の払い出しは、製造の一歩目でありながら、後工程の品質・作業性・手戻りに直結する重要な工程です。
本章の要点を振り返ります。

• 払い出しは、第1章で述べた「工程間のつながり」の起点である
• 設計・調達・品質、それぞれの判断がこの工程の負荷とリスクを左右する
• 誤払い出しは、後工程で発見されても手戻りコストが大きい
• 「間違えない仕組み」を工程内に組み込むことが、品質安定の鍵となる

東京エレクトロンデバイスでは、設計初期の段階から量産を見据えた部品選定・設計サポートを行い、払い出し工程での負荷とリスクを設計段階から低減する取り組みを進めています。

次章予告

次章（第3章）では、払い出された部材が実際に基板に載っていく「SMT工程（表面実装）」を取り上げます。部材払い出しで整えられた状態が、SMT工程でどのように活かされ、あるいは影響を与えるのか――工程間の“つながり”の視点で解説します。
