画像処理

めばかり君

めばかり君

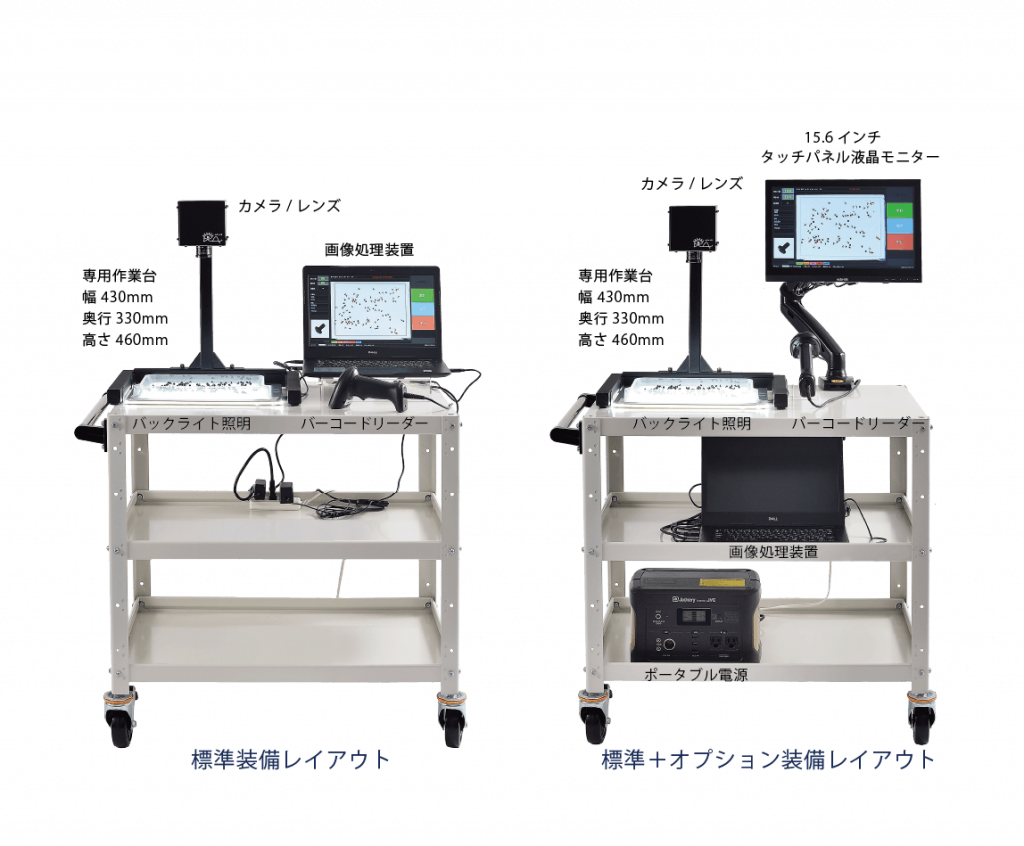

製品画像

小さい部品を正確に数えたい
微小・軽量部品 数量カウント補助システム

「めばかり君」は、部品倉庫の入庫時、部品払い出し時、在庫部品の棚卸時などに実施する部品計数作業を、画像処理により補助するシステムです。
従来の計数作業で、部品の単重の問題(軽量、ばらつき)で電子秤による計数が困難な部品に対し、「めばかり君」は画像処理技術により、この計数作業の効率化を実現しました。
作業者はモニタ画面の指示に従い部品を“ばらす”だけ。神経を使う細かい計数作業から解放されます。

特徴

計測は簡単 たったの3STEP

「めばかり君」は、数えたい部品を計測台の上に載せて広げるだけで、カメラが撮影し画像処理により自動で数量を数えます。現場作業者の方に簡単にご利用いただけます。

載せる・広げる・撮る

重さではなく画像処理で数える

部品の単重の問題(軽量、ばらつき)で、電子秤による計数が難しかった部品に対して、「めばかり君」は画像処理技術により、計数を可能にし神経を使う細かな計数作業負担を軽減できます。

重さで測る→画像処理で測る

数えた結果を記録に残す

「めばかり君」は、画像処理ソフトウェアにより部品を数えるシステムなので、作業内容がログとして残ります。今まで難しかった計数作業のトレーサビリティの確保を実現しました。

トレーサビリティ

「めばかり君」の使用感を動画で確認

「めばかり君」は属人化されている計数作業を誰でも同じ結果が得られるように標準化するため、計数作業をする前に計数部品の登録をしておく必要があります。
※登録は一度行えば都度行う必要はありません。

「めばかり君」を使って、実際の各種部品の登録作業と計数作業を動画でご紹介します。画像をクリックすると、動画が表示されます。

ネジ・ワッシャ
ネジ

W7mm×D6mm×H6mm

ワッシャ付きネジ

W12mm×D10mm×H10mm

スプリングワッシャ

W4mm×D4mm×H0.6mm

受動部品
抵抗

W16mm×D15mm×H4mm

コンデンサ

W30mm×D6mm×H2mm

チップコンデンサ

W32mm×D16mm×H0.6mm

接続
コネクタ

W12mm×D12mm×H6mm

電子端子

W11mm×D11mm×H8mm

圧着端子

W11mm×D5mm×H3mm

半導体・電子部品
LED

W35mm×D4mm×H4mm

ヒューズ

W20mm×D5mm×H5mm

水晶振動子

W16mm×D10mm×H5mm

機構部品
スペーサ

W6mm×D6mm×H3.5mm

結束バンド

W110mm×D6mm×H4mm

結束クリップ

W16mm×D15mm×H12mm

製品仕様

カウント機能

作業台
W:420mm×D:469mm×H:923.5mm
カウントエリア
W:300mm×D:250mm *1
部品サイズ(最小)
W:1mm×D:1mm *2
部品サイズ(最大)
W:50mm×D:50mm *3
不向きな部品素材
透明な樹脂系部品 *4
不向きな部品形状
立体的で複雑な形状の部品、不定形部品 *5
最大カウント数量
5桁 *6
部品登録点数
1万点
ログ画像保持枚数
80万枚 *7
異物混入
未対応 *8

*1:カウント対象部品を置くことができる限界エリアサイズで、実運用時はこのサイズより小さいサイズとなります
*2:形状や素材によりカウントできない場合があります
*3:カウントエリアサイズに対し扱い易いサイズの目安であり仕様的な最大サイズではありません
*4:部品の下側から照明を当てることで影を撮像するシステムのため光が透過してしまう部品は不向きです
*5:撮像した部品の大きさを判断し作業者にバラシの指示を出すシステムのため置き方により部品の大きさが変わったり形そのものが不定形な部品は不向きです
*6:カウンタの桁数で一度に数えられる数ではありません
*7:オーバーレイ付き画像を保存した場合の参考値です
*8:異物混入した場合は誤カウントします

製品構成一覧

項目 仕様概要 構成
画像処理装置 FAST FV1400-c10e64(めばかり君組込済み)/ACアダプタ 1台
カメラ/ケーブル CMOSイメージセンサ(カラー)/ USB I/F 1台
レンズ メガピクセル対応マシンビジョンCCTVレンズ 1台
バックライト照明 トレース台(LED) 1台
作業台 幅420mm×奥行469mm×高さ923.5mm、帯電防止、部品排出機能 1台
キーボード USB I/F 1台
マウス USB I/F 1台
モニター 21.5型タッチパネルディスプレイ 1台
バーコードリーダー USB I/F( 対応規格:JAN/EAN, UPC, CODE-39等 ) 1台
ラベルプリンター ブラザー社製QL-800 を接続可能 お客様
ご用意
設置台 幅900mm×奥行700mm(目安)、AC100V3口、アース接点 お客様
ご用意

オーダーインフォメーション

型名 納品物 備考
めばかり君 製品構成一覧参照 マニュアル類は「Support Web」にて供給
